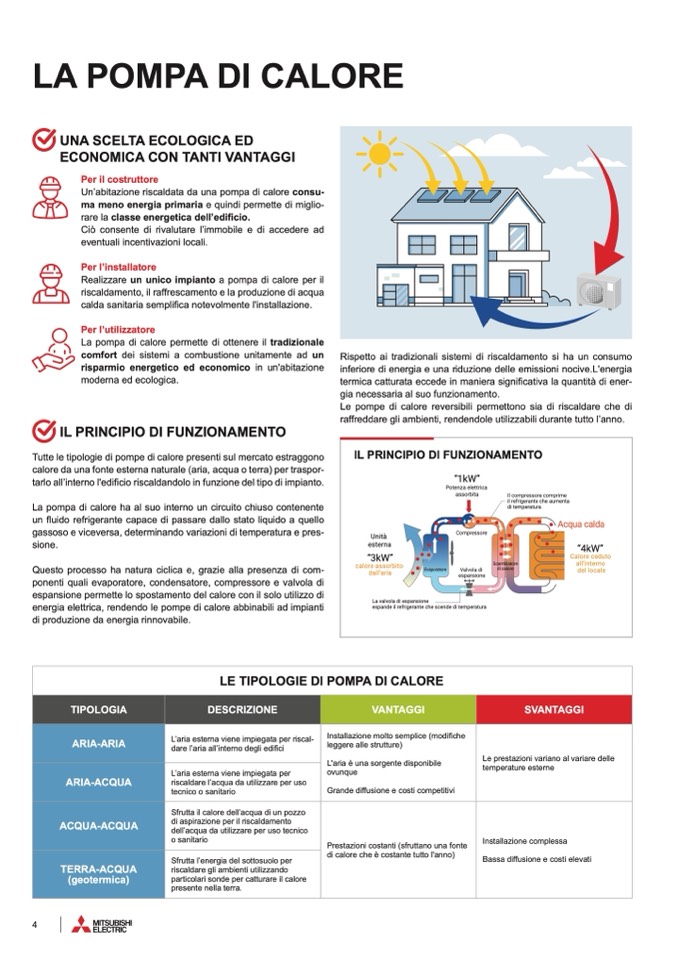

LA POMPA DI CALORE
UNA SCELTA ECOLOGICA ED
ECONOMICA CON TANTI VANTAGGI
Per il costruttore
Un’abitazione riscaldata da una pompa di calore consu-
ma meno energia primaria e quindi permette di miglio-
rare la classe energetica dell’edificio.
Ciò consente di rivalutare l’immobile e di accedere ad
eventuali incentivazioni locali.
Per l’installatore
Realizzare un unico impianto a pompa di calore per il
riscaldamento, il raffrescamento e la produzione di acqua
calda sanitaria semplifica notevolmente l'installazione.
Per l’utilizzatore
La pompa di calore permette di ottenere il tradizionale
comfort dei sistemi a combustione unitamente ad un
risparmio energetico ed economico in un'abitazione
moderna ed ecologica.
IL PRINCIPIO DI FUNZIONAMENTO
Tutte le tipologie di pompe di calore presenti sul mercato estraggono
calore da una fonte esterna naturale (aria, acqua o terra) per traspor-
tarlo all’interno l'edificio riscaldandolo in funzione del tipo di impianto.
La pompa di calore ha al suo interno un circuito chiuso contenente
un fluido refrigerante capace di passare dallo stato liquido a quello
gassoso e viceversa, determinando variazioni di temperatura e pres-
sione.
Questo processo ha natura ciclica e, grazie alla presenza di com-
ponenti quali evaporatore, condensatore, compressore e valvola di
espansione permette lo spostamento del calore con il solo utilizzo di
energia elettrica, rendendo le pompe di calore abbinabili ad impianti
di produzione da energia rinnovabile.
Rispetto ai tradizionali sistemi di riscaldamento si ha un consumo
inferiore di energia e una riduzione delle emissioni nocive.L'energia
termica catturata eccede in maniera significativa la quantità di ener-
gia necessaria al suo funzionamento.
Le pompe di calore reversibili permettono sia di riscaldare che di
raffreddare gli ambienti, rendendole utilizzabili durante tutto l’anno.
IL PRINCIPIO DI FUNZIONAMENTO
“1kW”
Potenza elettrica
assorbita
Il compressore comprime
il refrigerante che aumenta
di temperatura
La potenza termi
quadruplo della p
Po
Po
P
Unità
esterna
“3kW”
calore assorbito
dall’aria
Evaporatore
Compressore
Valvola di
espansione
Scambiatore
di calore
Acqua calda
“4kW”
Calore ceduto
all’interno
del locale
SVANTAGGI
TIPOLOGIA
ARIA-ARIA
ARIA-ACQUA
ACQUA-ACQUA
TERRA-ACQUA
(geotermica)
LE TIPOLOGIE DI
DESCRIZIONE
L’aria esterna viene impiegata per riscal-
dare l’aria all’interno degli edifici
L’aria esterna viene impiegata per
riscaldare l’acqua da utilizzare per uso
tecnico o sanitario
Sfrutta il calore dell’acqua di un pozzo
di aspirazione per il riscaldamento
dell’acqua da utilizzare per uso tecnico
o sanitario
Sfrutta l’energia del sottosuolo per
riscaldare gli ambienti utilizzando
particolari sonde per catturare il calore
presente nella terra.
La valvola di espansione
espande il refrigerante che scende di temperatura
POMPA DI CALORE
VANTAGGI
Installazione molto semplice (modifiche
leggere alle strutture)
L'aria è una sorgente disponibile
ovunque
Grande diffusione e costi competitivi
Prestazioni costanti (sfruttano una fonte
di calore che è costante tutto l'anno)
Le prestazioni variano al variare delle
temperature esterne
Installazione complessa
Bassa diffusione e costi elevati
