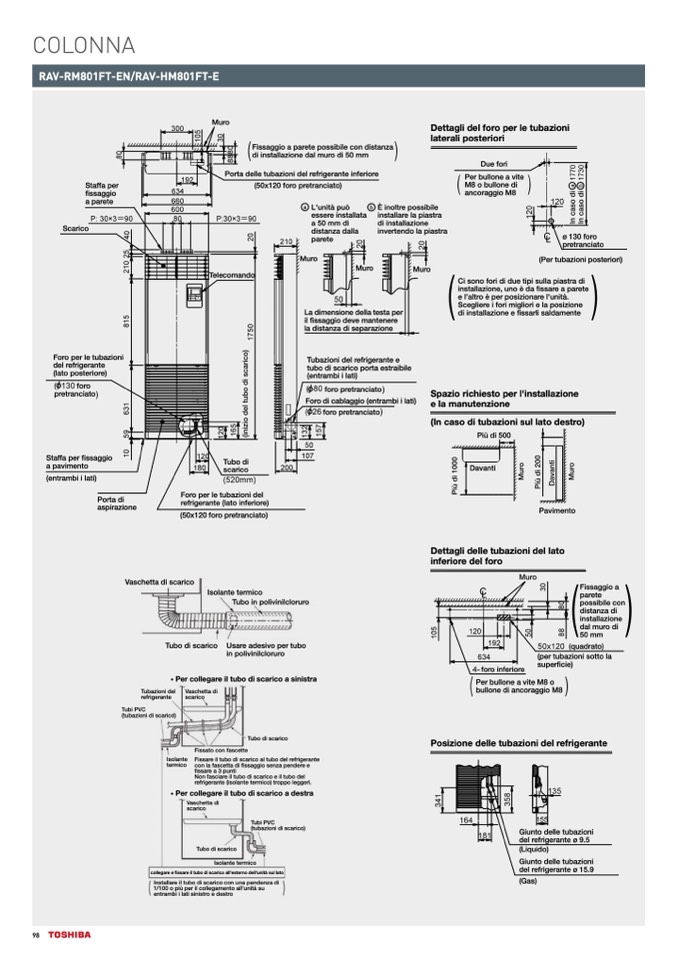

COLONNA
RAV-RM801FT-EN/RAV-HM801FT-E
98
Staffa per
fissaggio
a parete
Scarico
Foro per le tubazioni
del refrigerante
(lato posteriore)
foro
pretranciato
Staffa per fissaggio
a pavimento
(entrambi i lati)
Porta di
aspirazione
Porta delle tubazioni del refrigerante inferiore
(50x120 foro pretranciato)
Vaschetta di scarico
Fissaggio a
parete
possibile con
distanza di
installazione
dal muro di
50 mm
(quadrato)
(per tubazioni sotto la
superficie)
Tubazioni del
refrigerante
Tubi PVC
(tubazioni di scarico)
Isolante
termico
Tubo di scarico
Usare adesivo per tubo
in polivinilcloruro
Vaschetta di
scarico
Muro
Dettagli del foro per le tubazioni
laterali posteriori
Due fori
Per bullone a vite
M8 o bullone di
ancoraggio M8
Telecomando
Ci sono fori di due tipi sulla piastra di
installazione, uno è da fissare a parete
e l'altro è per posizionare l'unità.
Scegliere i fori migliori e la posizione
di installazione e fissarli saldamente
Tubo di
scarico
Foro per le tubazioni del
refrigerante (lato inferiore)
(50x120 foro pretranciato)
Fissaggio a parete possibile con distanza
di installazione dal muro di 50 mm
Isolante termico
Tubo in polivinilcloruro
• Per collegare il tubo di scarico a sinistra
Per bullone a vite M8 o
bullone di ancoraggio M8
Posizione delle tubazioni del refrigerante
Giunto delle tubazioni
del refrigerante ø 9.5
(Liquido)
Giunto delle tubazioni
del refrigerante ø 15.9
(Gas)
Tubo di scarico
Fissato con fascette
Fissare il tubo di scarico al tubo del refrigerante
con la fascetta di fissaggio senza pendere e
fissare a 3 punti
Non fasciare il tubo di scarico e il tubo del
refrigerante (isolante termico) troppo leggeri.
• Per collegare il tubo di scarico a destra
Vaschetta di
scarico
Tubo di scarico
Tubi PVC
(tubazioni di scarico)
Isolante termico
collegare e fissare il tubo di scarico all'esterno dell'unità sul lato
Installare il tubo di scarico con una pendenza di
1/100 o più per il collegamento all'unità su
entrambi i lati sinistro e destro
L'unità può
essere installata
a 50 mm di
distanza dalla
parete
Muro
Muro
La dimensione della testa per
il fissaggio deve mantenere
la distanza di separazione
Tubazioni del refrigerante e
tubo di scarico porta estraibile
(entrambi i lati)
foro pretranciato
Foro di cablaggio (entrambi i lati)
foro pretranciato
Spazio richiesto per l'installazione
e la manutenzione
(In caso di tubazioni sul lato destro)
Più di 500
Davanti
Pavimento
Dettagli delle tubazioni del lato
inferiore del foro
È inoltre possibile
installare la piastra
di installazione
invertendo la piastra
Muro
ø 130 foro
pretranciato
(Per tubazioni posteriori)
foro inferiore
