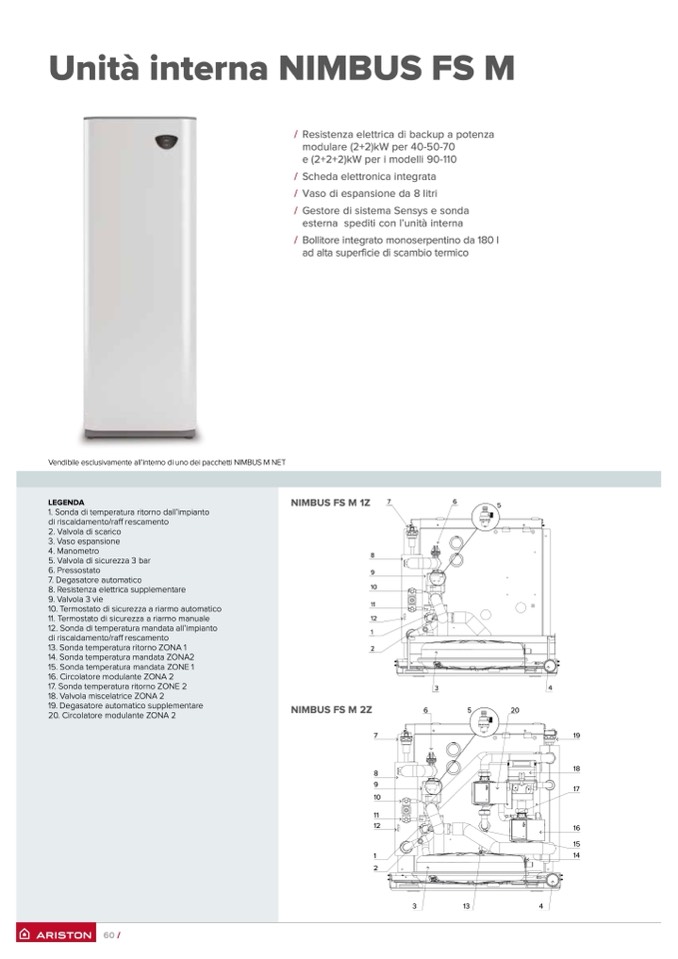

Unità interna NIMBUS FS M

Vendibile esclusivamente all’interno di uno dei pacchetti NIMBUS M NET

LEGENDA

1. Sonda di temperatura ritorno dall’impianto

di riscaldamento/raff rescamento

2. Valvola di scarico

3. Vaso espansione

4. Manometro

5. Valvola di sicurezza 3 bar

6. Pressostato

7. Degasatore automatico

8. Resistenza elettrica supplementare

9. Valvola 3 vie

10. Termostato di sicurezza a riarmo automatico

11. Termostato di sicurezza a riarmo manuale

12. Sonda di temperatura mandata all’impianto

di riscaldamento/raff rescamento

13. Sonda temperatura ritorno ZONA 1

14. Sonda temperatura mandata ZONA2

15. Sonda temperatura mandata ZONE 1

16. Circolatore modulante ZONA 2

17. Sonda temperatura ritorno ZONE 2

18. Valvola miscelatrice ZONA 2

19. Degasatore automatico supplementare

20. Circolatore modulante ZONA 2

NIMBUS FS M 1Z

2

7

6

5

60 /

/ Resistenza elettrica di backup a potenza

modulare (2+2)kW per 40-50-70

e (2+2+2)kW per i modelli 90-110

/ Scheda elettronica integrata

/ Vaso di espansione da 8 litri

/ Gestore di sistema Sensys e sonda

esterna spediti con l’unità interna

/ Bollitore integrato monoserpentino da 180 l

ad alta superficie di scambio termico

NIMBUS FS M 2Z

7

8

9

10

11

12

1

2

6

5

20

8

9

10

11

12

1

3

4

3

13

4

19

18

17

16

15

14
