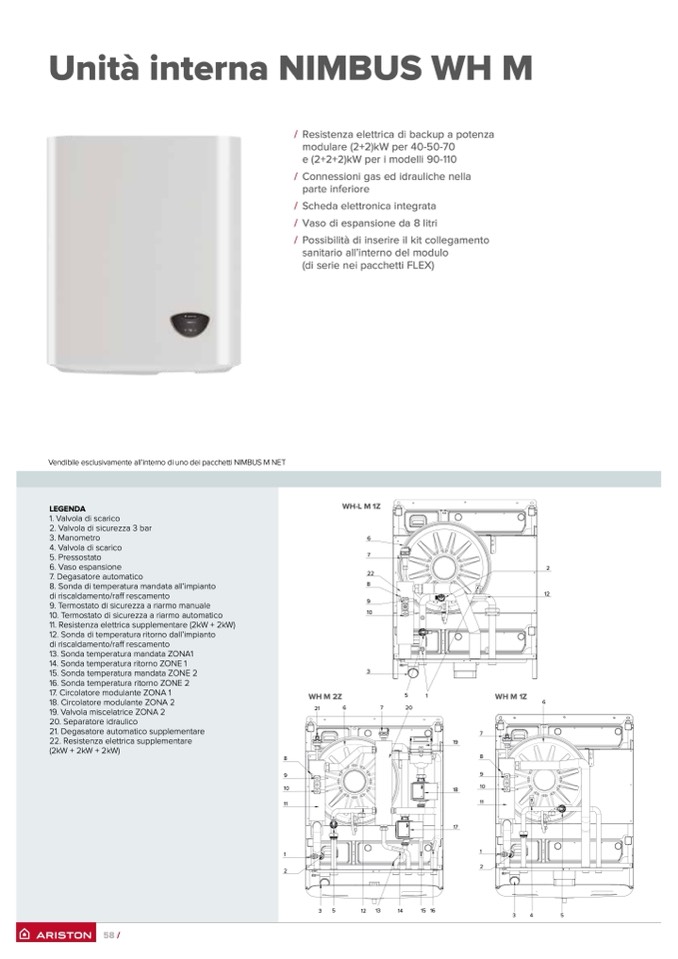

Unità interna NIMBUS WH M

Vendibile esclusivamente all’interno di uno dei pacchetti NIMBUS M NET

LEGENDA

1. Valvola di scarico

2. Valvola di sicurezza 3 bar

3. Manometro

4. Valvola di scarico

5. Pressostato

6. Vaso espansione

7. Degasatore automatico

8. Sonda di temperatura mandata all’impianto

di riscaldamento/raff rescamento

9. Termostato di sicurezza a riarmo manuale

10. Termostato di sicurezza a riarmo automatico

11. Resistenza elettrica supplementare (2kW + 2kW)

12. Sonda di temperatura ritorno dall’impianto

di riscaldamento/raff rescamento

13. Sonda temperatura mandata ZONA1

14. Sonda temperatura ritorno ZONE 1

15. Sonda temperatura mandata ZONE 2

16. Sonda temperatura ritorno ZONE 2

17. Circolatore modulante ZONA 1

18. Circolatore modulante ZONA 2

19. Valvola miscelatrice ZONA 2

20. Separatore idraulico

21. Degasatore automatico supplementare

22. Resistenza elettrica supplementare

(2kW + 2kW + 2kW)

WH-L M 1Z

6

7

22

8

9

10

3

5

21

6

7

20

WH M 1Z

2

12

6

58 /

/

/

/

/

/

Resistenza elettrica di backup a potenza

modulare (2+2)kW per 40-50-70

e (2+2+2)kW per i modelli 90-110

Connessioni gas ed idrauliche nella

parte inferiore

Scheda elettronica integrata

Vaso di espansione da 8 litri

Possibilità di inserire il kit collegamento

sanitario all’interno del modulo

(di serie nei pacchetti FLEX)

WH M 2Z

1

8

9

9

8

10

11

1

2

18

17

10

11

1

2

3

5

1

2

1

3

1

4

1

5

16

3

4

5

7

19
