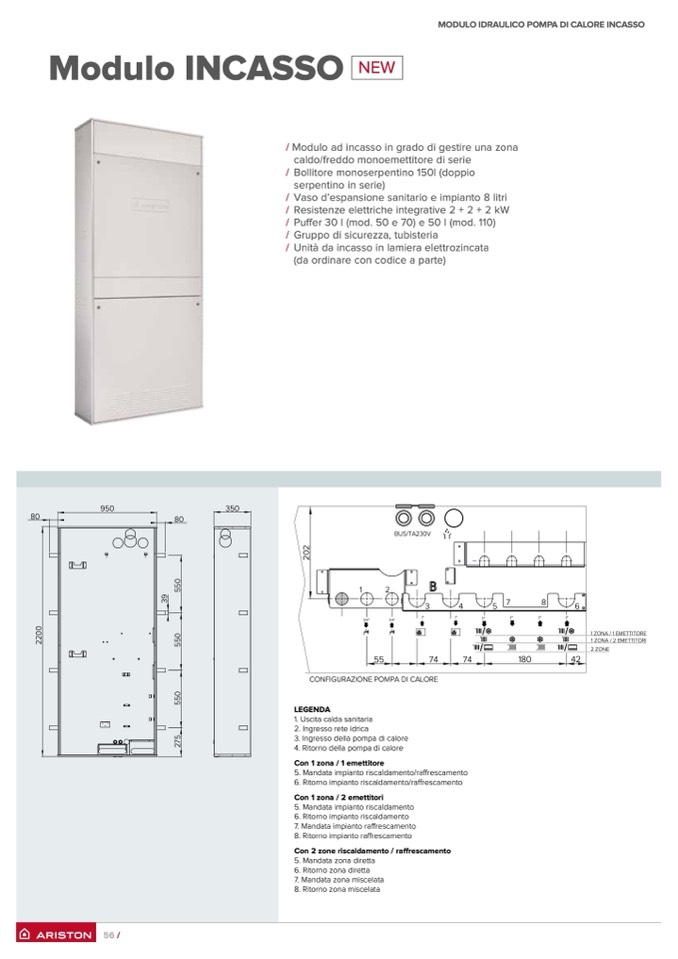

Modulo INCASSO

NEW

950

350

56 /

/ Modulo ad incasso in grado di gestire una zona

caldo/freddo monoemettitore di serie

/ Bollitore monoserpentino 150l (doppio

serpentino in serie)

/ Vaso d’espansione sanitario e impianto 8 litri

/ Resistenze elettriche integrative 2 + 2 + 2 kW

/ Puffer 30 l (mod. 50 e 70) e 50 l (mod. 110)

/ Gruppo di sicurezza, tubisteria

/ Unità da incasso in lamiera elettrozincata

(da ordinare con codice a parte)

1

2

BUS/TA230V

1”

3

4

5

7

8

6

1”

1”

1”

1”

1”

55

74

74

180

42

CONFIGURAZIONE POMPA DI CALORE

LEGENDA

1. Uscita calda sanitaria

2. Ingresso rete idrica

3. Ingresso della pompa di calore

4. Ritorno della pompa di calore

Con 1 zona / 1 emettitore

5. Mandata impianto riscaldamento/raffrescamento

6. Ritorno impianto riscaldamento/raffrescamento

Con 1 zona / 2 emettitori

5. Mandata impianto riscaldamento

6. Ritorno impianto riscaldamento

7. Mandata impianto raffrescamento

8. Ritorno impianto raffrescamento

Con 2 zone riscaldamento / raffrescamento

5. Mandata zona diretta

6. Ritorno zona diretta

7. Mandata zona miscelata

8. Ritorno zona miscelata
