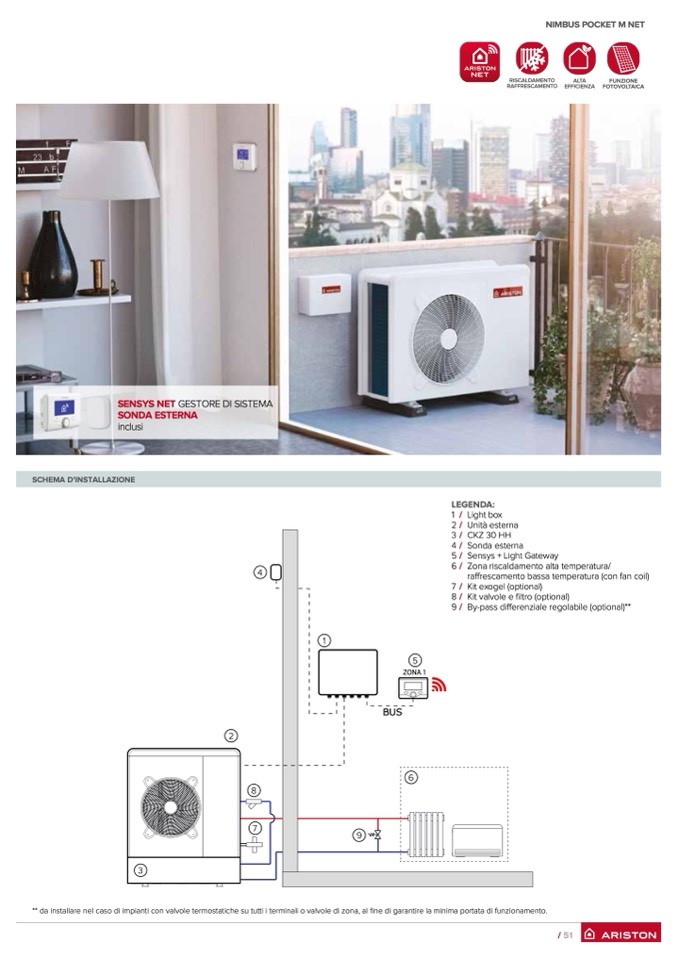

SCHEMA D’INSTALLAZIONE

SENSYS NET GESTORE DI SISTEMA

SONDA ESTERNA

inclusi

3

2

8

7

5

ZONA 1

BUS

6

4

1 /

2 /

3/

4 /

5 /

6 /

7 /

8 /

9 /

Lightbox

Unità esterna

CKZ30HH

Sonda esterna

Sensys + Light Gateway

Zona riscaldamento alta temperatura/

raffrescamento bassa temperatura (con fan coil)

Kit exogel (optional)

Kit valvole e filtro (optional)

By-pass differenziale regolabile (optional)**

** da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.

1

9

LEGENDA:

NIMBUS POCKET M NET

/ 51

FUNZIONE

FOTOVOLTAICA
