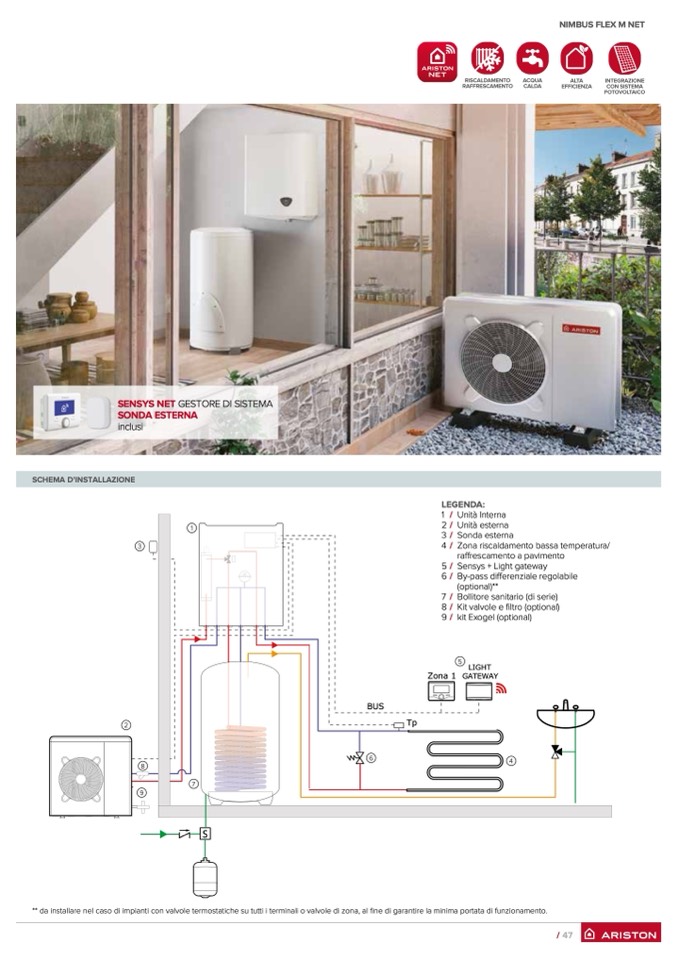

SCHEMA D’INSTALLAZIONE

SENSYS NET GESTORE DI SISTEMA

SONDA ESTERNA

inclusi

2

8

9

BUS

Tp

6

5

LIGHT

Zona 1 GATEWAY

4

3

1

1 /

2 /

3 /

4/

5 /

6 /

7 /

8 /

9 /

UnitàInterna

Unità esterna

Sonda esterna

Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

Sensys + Light gateway

By-pass differenziale regolabile

(optional)**

Bollitore sanitario (di serie)

Kit valvole e filtro (optional)

kit Exogel (optional)

7

S

VE

** da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.

LEGENDA:

NIMBUS FLEX M NET

/ 47
