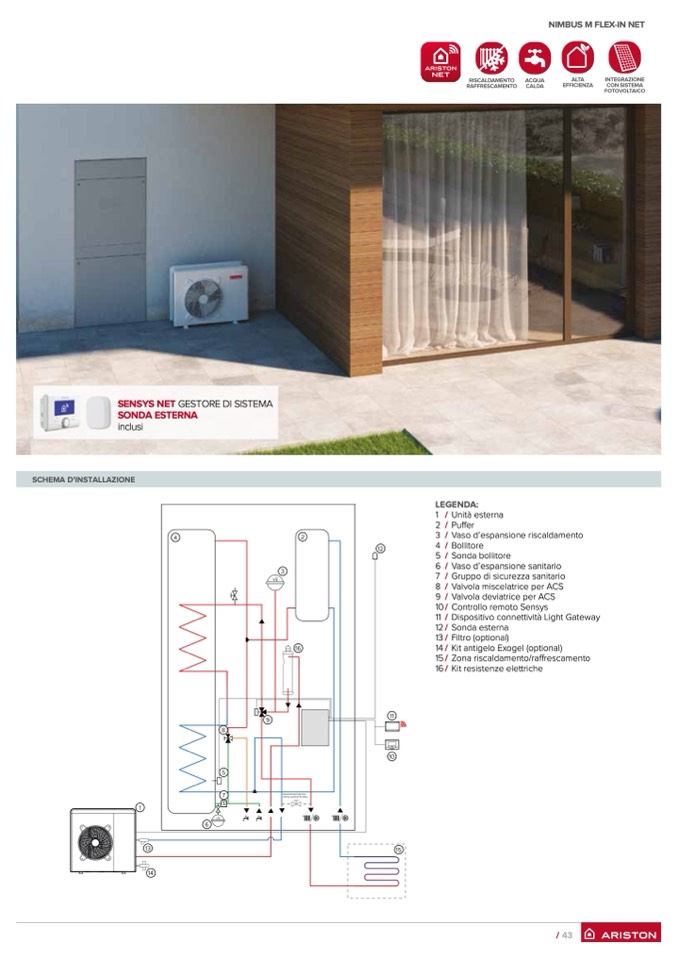

SCHEMA D’INSTALLAZIONE

SENSYS NET GESTORE DI SISTEMA

SONDA ESTERNA

inclusi

1

13

14

4

2

LEGENDA:

1 / Unità esterna

2 / Puffer

3 / Vaso d’espansione riscaldamento

4 / Bollitore

5 / Sonda bollitore

6 / Vaso d’espansione sanitario

7 / Gruppo di sicurezza sanitario

8 / Valvola miscelatrice per ACS

9 / Valvola deviatrice per ACS

10 / Controllo remoto Sensys

11 / Dispositivo connettività Light Gateway

12 / Sonda esterna

13 / Filtro (optional)

14 / Kit antigelo Exogel (optional)

15 / Zona riscaldamento/raffrescamento

16 / Kit resistenze elettriche

8

5

7

s

VE

6

PREDISPOSIZIONE PER

INSTALLAZIONE BY-PASS

11

10

15

3

VE

9

16

12
