Schemi di impianto

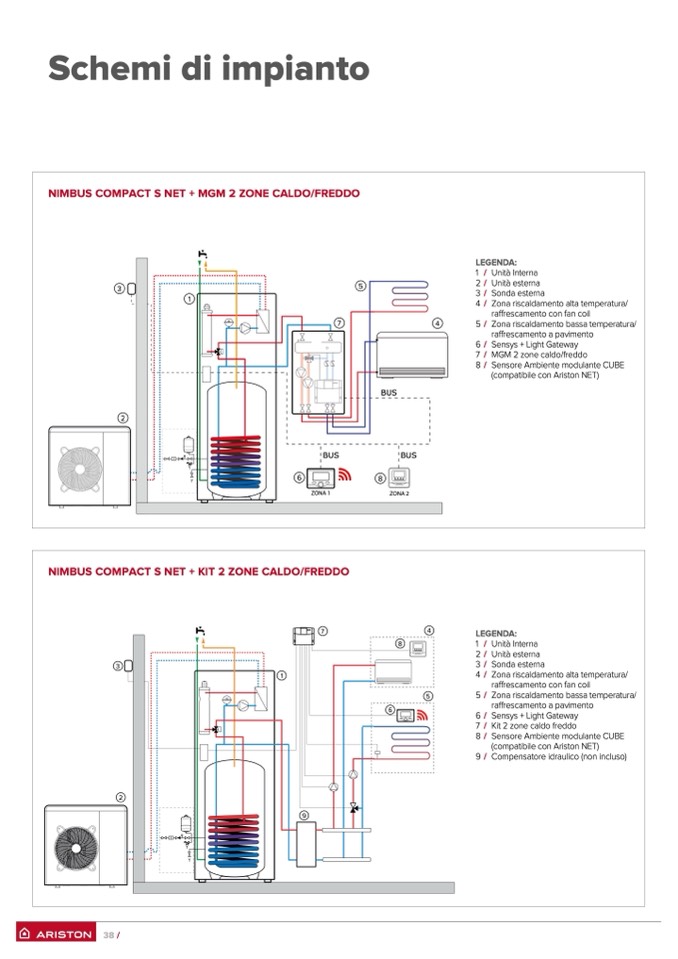

NIMBUS COMPACT S NET + MGM 2 ZONE CALDO/FREDDO

3

2

1

5

7

4

BUS

BUS

BUS

6

8

ZONA 1

ZONA 2

1 /

2 /

3 /

4 /

5/

6/

7 /

8/

UnitàInterna

Unità esterna

Sonda esterna

Zona riscaldamento alta temperatura/

raffrescamento con fan coil

Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

Sensys+LightGateway

MGM 2 zone caldo/freddo

SensoreAmbientemodulanteCUBE

(compatibile con Ariston NET)

NIMBUS COMPACT S NET + KIT 2 ZONE CALDO/FREDDO

38 /

3

2

1

1/

2 /

3/

4/

5/

6/

7 /

8/

9/

Unità Interna

Unità esterna

Sonda esterna

Zona riscaldamento alta temperatura/

raffrescamento con fan coil

Zona riscaldamento bassa temperatura/

raffrescamento a pavimento

Sensys+LightGateway

Kit 2 zone caldo freddo

SensoreAmbientemodulanteCUBE

(compatibile con Ariston NET)

Compensatoreidraulico(nonincluso)

VE

7

4

8

LEGENDA:

VE

5

6

9

LEGENDA:
