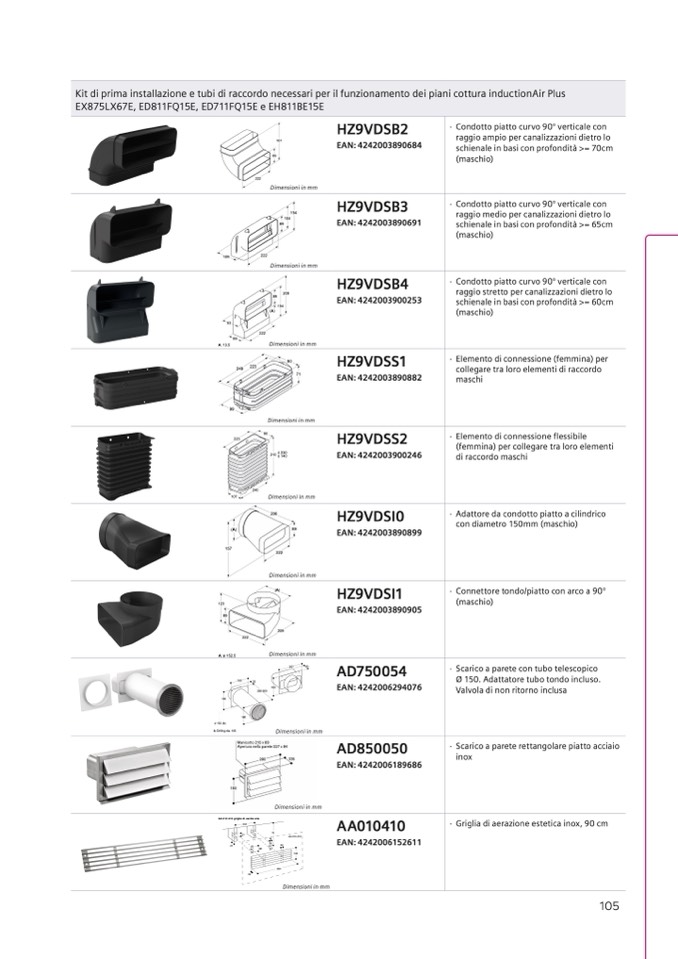

Kit di prima installazione e tubi di raccordo necessari per il funzionamento dei piani cottura inductionAir Plus

EX875LX67E, ED811FQ15E, ED711FQ15E e EH811BE15E

107

(A)

157

123

89

A: ø 152.5

240

206

222

Dimensioni in mm

(A)

209

Dimensioni in mm

237

80

90

223

161

89

Dimensioni in mm

154

104

89

Dimensioni in mm

209

194

222

HZ9VDSB2

EAN: 4242003890684

HZ9VDSB3

EAN: 4242003890691

HZ9VDSB4

EAN: 4242003900253

HZ9VDSS1

EAN: 4242003890882

HZ9VDSS2

EAN: 4242003900246

HZ9VDSI0

EAN: 4242003890899

HZ9VDSI1

EAN: 4242003890905

AD750054

EAN: 4242006294076

AD850050

EAN: 4242006189686

AA010410

EAN: 4242006152611

· Condotto piatto curvo 90° verticale con

raggio ampio per canalizzazioni dietro lo

schienale in basi con profondità >= 70cm

(maschio)

· Condotto piatto curvo 90° verticale con

raggio medio per canalizzazioni dietro lo

schienale in basi con profondità >= 65cm

(maschio)

· Condotto piatto curvo 90° verticale con

raggio stretto per canalizzazioni dietro lo

schienale in basi con profondità >= 60cm

(maschio)

· Elemento di connessione (femmina) per

collegare tra loro elementi di raccordo

maschi

· Elemento di connessione flessibile

(femmina) per collegare tra loro elementi

di raccordo maschi

· Adattore da condotto piatto a cilindrico

con diametro 150mm (maschio)

· Connettore tondo/piatto con arco a 90°

(maschio)

· Scarico a parete con tubo telescopico

Ø 150. Adattatore tubo tondo incluso.

Valvola di non ritorno inclusa

· Scarico a parete rettangolare piatto acciaio

inox

· Griglia di aerazione estetica inox, 90 cm

109

93

89

222

222

89

(A)

A: 13.5

249

Dimensioni in mm

223

90

71

Dimensioni in mm

210

≤ 230

≥ 140

Dimensioni in mm

99

89

222

180

190

22

180

350-500

Dimensioni in mm

190

ø 152 (A)

A: Drilling dia. 155

AA 010 410 griglia di uscita aria

Dimensioni in mm

27

20

443

27

74

18

38

AA 010 410

165

894

20

Dimensioni in mm

105
