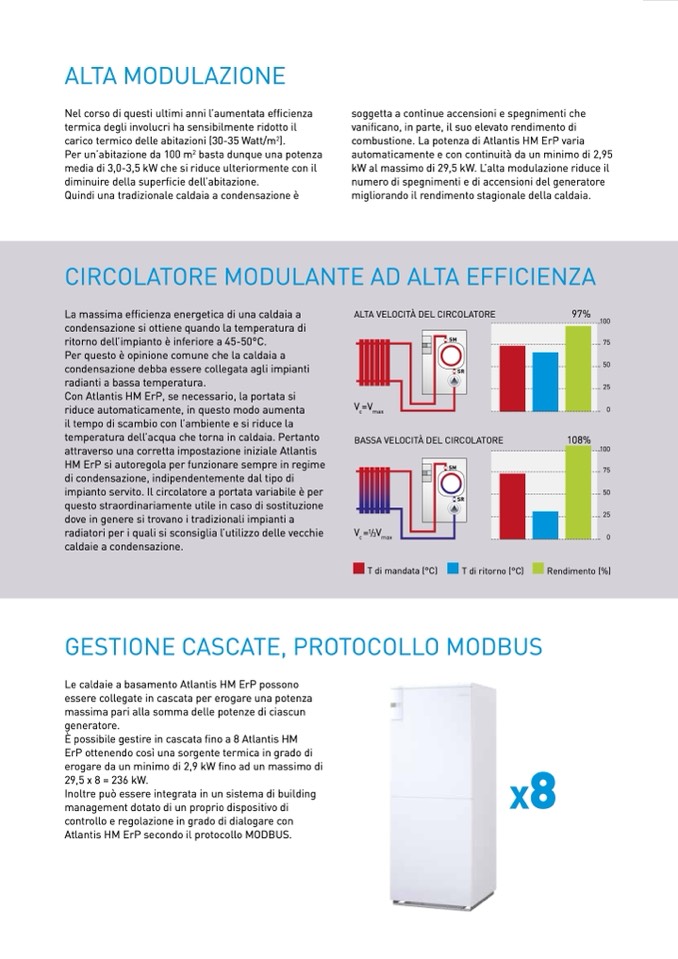

ALTA MODULAZIONE
Nel corso di questi ultimi anni l’aumentata efficienza
termica degli involucri ha sensibilmente ridotto il
carico termico delle abitazioni (30-35 Watt/m
2
).
Per un’abitazione da 100 m
2
basta dunque una potenza
media di 3,0-3,5 kW che si riduce ulteriormente con il
diminuire della superficie dell’abitazione.
Quindi una tradizionale caldaia a condensazione è
soggetta a continue accensioni e spegnimenti che
vanificano, in parte, il suo elevato rendimento di
combustione. La potenza di Atlantis HM ErP varia
automaticamente e con continuità da un minimo di 2,95
kW al massimo di 29,5 kW. L’alta modulazione riduce il
numero di spegnimenti e di accensioni del generatore
migliorando il rendimento stagionale della caldaia.
CIRCOLATORE MODULANTE AD ALTA EFFICIENZA
La massima efficienza energetica di una caldaia a
condensazione si ottiene quando la temperatura di
ritorno dell’impianto è inferiore a 45-50°C.
Per questo è opinione comune che la caldaia a
condensazione debba essere collegata agli impianti
radianti a bassa temperatura.
Con Atlantis HM ErP, se necessario, la portata si
riduce automaticamente, in questo modo aumenta
il tempo di scambio con l’ambiente e si riduce la
temperatura dell’acqua che torna in caldaia. Pertanto
attraverso una corretta impostazione iniziale Atlantis
HM ErP si autoregola per funzionare sempre in regime
di condensazione, indipendentemente dal tipo di
impianto servito. Il circolatore a portata variabile è per
questo straordinariamente utile in caso di sostituzione
dove in genere si trovano i tradizionali impianti a
radiatori per i quali si sconsiglia l’utilizzo delle vecchie
caldaie a condensazione.
ALTA VELOCITà DEL CIRCOLATORE
V
c
=V
max
BASSA VELOCITà DEL CIRCOLATORE
97%
100
75
50
25
0
SM
SR
108%
Rendimento (%)
SM
SR
V = /
3
V
c
1
max
T di mandata (°C)
100
75
50
25
0
T di ritorno (°C)
GESTIONE CASCATE, PROTOCOLLO MODBUS
Le caldaie a basamento Atlantis HM ErP possono
essere collegate in cascata per erogare una potenza
massima pari alla somma delle potenze di ciascun
generatore.
È possibile gestire in cascata fino a 8 Atlantis HM
ErP ottenendo così una sorgente termica in grado di
erogare da un minimo di 2,9 kW fino ad un massimo di
29,5 x 8 = 236 kW.
Inoltre può essere integrata in un sistema di building
management dotato di un proprio dispositivo di
controllo e regolazione in grado di dialogare con
Atlantis HM ErP secondo il protocollo MODBUS.
X
8
