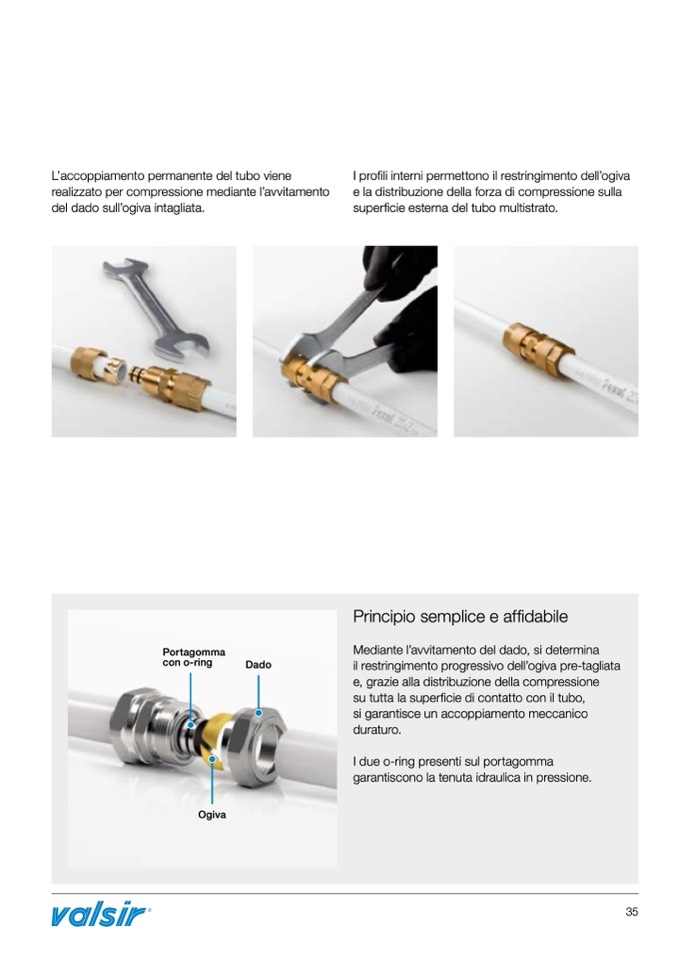

L’accoppiamento permanente del tubo viene

realizzato per compressione mediante l’avvitamento

del dado sull’ogiva intagliata.

I profili interni permettono il restringimento dell’ogiva

e la distribuzione della forza di compressione sulla

superficie esterna del tubo multistrato.

Portagomma

con o-ring

Ogiva

Dado

Principio semplice e affidabile

Mediante l’avvitamento del dado, si determina

il restringimento progressivo dell’ogiva pre-tagliata

e, grazie alla distribuzione della compressione

su tutta la superficie di contatto con il tubo,

si garantisce un accoppiamento meccanico

duraturo.

I due o-ring presenti sul portagomma

garantiscono la tenuta idraulica in pressione.
