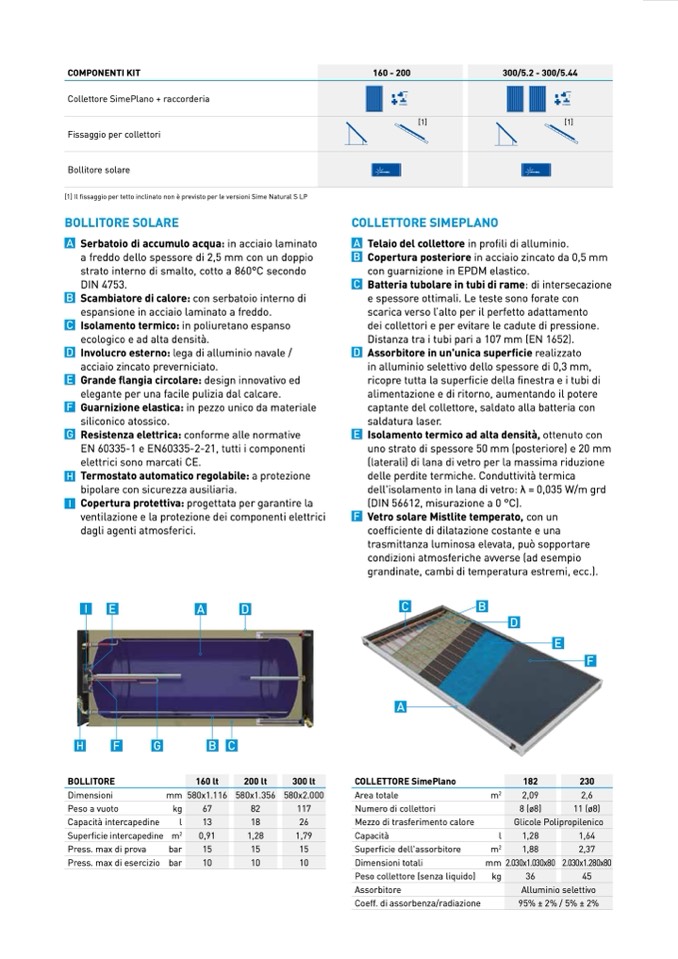

COMPONENTI KIT

160 - 200

300/5.2 - 300/5.44

Collettore SimePlano + raccorderia

Fissaggio per collettori

Bollitore solare

[1] Il fissaggio per tetto inclinato non è previsto per le versioni Sime Natural S LP

BOLLITORE SOLARE

Serbatoio di accumulo acqua: in acciaio laminato

a freddo dello spessore di 2,5 mm con un doppio

strato interno di smalto, cotto a 860°C secondo

DIN 4753.

Scambiatore di calore: con serbatoio interno di

espansione in acciaio laminato a freddo.

Isolamento termico: in poliuretano espanso

ecologico e ad alta densità.

Involucro esterno: lega di alluminio navale /

acciaio zincato preverniciato.

Grande flangia circolare: design innovativo ed

elegante per una facile pulizia dal calcare.

Guarnizione elastica: in pezzo unico da materiale

siliconico atossico.

Resistenza elettrica: conforme alle normative

EN 60335-1 e EN60335-2-21, tutti i componenti

elettrici sono marcati CE.

Termostato automatico regolabile: a protezione

bipolare con sicurezza ausiliaria.

Copertura protettiva: progettata per garantire la

ventilazione e la protezione dei componenti elettrici

dagli agenti atmosferici.

[1]

COLLETTORE SIMEPLANO

[1]

BOLLITORE

160 lt

200 lt

300 lt

COLLETTORE SimePlano

182

2,09

8 (ø8)

230

2,6

11 (ø8)

580x1.116 580x1.356 580x2.000

67

82

117

13

18

26

Area totale

Numero di collettori

Mezzo di trasferimento calore

Dimensioni

mm

Peso a vuoto

kg

Capacità intercapedine

l

Superficie intercapedine m

2

0,91

1,28

1,79

m

2

Capacità

l

Glicole Polipropilenico

1,28

1,64

1,88

2,37

2.030x1.030x80 2.030x1.280x80

36

45

Alluminio selettivo

Press. max di prova

bar

Press. max di esercizio bar

15

15

15

10

10

10

Superficie dell'assorbitore

Dimensioni totali

Peso collettore (senza liquido)

Assorbitore

Coeff. di assorbenza/radiazione

m

2

mm

kg

Telaio del collettore in profili di alluminio.

Copertura posteriore in acciaio zincato da 0,5 mm

con guarnizione in EPDM elastico.

Batteria tubolare in tubi di rame: di intersecazione

e spessore ottimali. Le teste sono forate con

scarica verso l’alto per il perfetto adattamento

dei collettori e per evitare le cadute di pressione.

Distanza tra i tubi pari a 107 mm (EN 1652).

Assorbitore in un'unica superficie realizzato

in alluminio selettivo dello spessore di 0,3 mm,

ricopre tutta la superficie della finestra e i tubi di

alimentazione e di ritorno, aumentando il potere

captante del collettore, saldato alla batteria con

saldatura laser.

Isolamento termico ad alta densità, ottenuto con

uno strato di spessore 50 mm (posteriore) e 20 mm

(laterali) di lana di vetro per la massima riduzione

delle perdite termiche. Conduttività termica

dell'isolamento in lana di vetro: λ = 0,035 W/m grd

(DIN 56612, misurazione a 0 °C).

Vetro solare Mistlite temperato, con un

coefficiente di dilatazione costante e una

trasmittanza luminosa elevata, può sopportare

condizioni atmosferiche avverse (ad esempio

grandinate, cambi di temperatura estremi, ecc.).

95% ± 2% / 5% ± 2%
