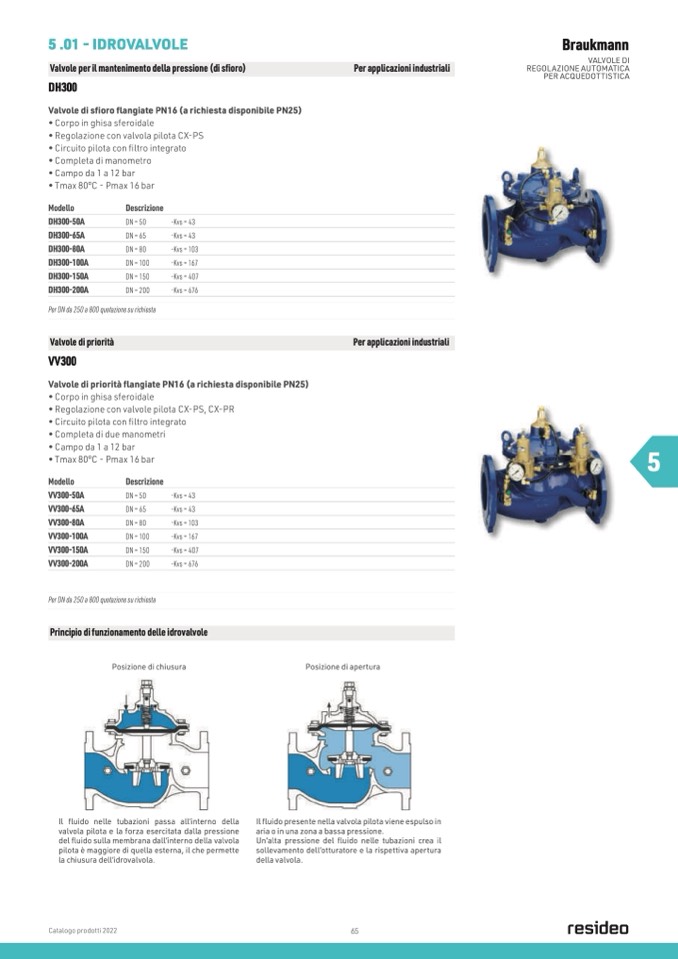

5 .01 - IDROVALVOLE

Valvole per il mantenimento della pressione (di sfioro)

DH300

Valvole di sfioro flangiate PN16 (a richiesta disponibile PN25)

• Corpo in ghisa sferoidale

• Regolazione con valvola pilota CX-PS

• Circuito pilota con filtro integrato

• Completa di manometro

• Campo da 1 a 12 bar

• Tmax 80°C - Pmax 16 bar

Per applicazioni industriali

Braukmann

VALVOLE DI

REGOLAZIONE AUTOMATICA

PER ACQUEDOTTISTICA

Modello

DH300-50A

DH300-65A

DH300-80A

DH300-100A

DH300-150A

DH300-200A

Descrizione

DN = 50

DN = 65

DN = 80

DN = 100

DN = 150

DN = 200

-Kvs = 43

-Kvs = 43

-Kvs = 103

-Kvs = 167

-Kvs = 407

-Kvs = 676

Per DN da 250 a 800 quotazione su richiesta

Valvole di priorità

VV300

Per applicazioni industriali

Valvole di priorità flangiate PN16 (a richiesta disponibile PN25)

• Corpo in ghisa sferoidale

• Regolazione con valvole pilota CX-PS, CX-PR

• Circuito pilota con filtro integrato

• Completa di due manometri

• Campo da 1 a 12 bar

• Tmax 80°C - Pmax 16 bar

5

Modello

VV300-50A

VV300-65A

VV300-80A

VV300-100A

VV300-150A

VV300-200A

Descrizione

DN = 50

DN = 65

DN = 80

DN = 100

DN = 150

DN = 200

-Kvs = 43

-Kvs = 43

-Kvs = 103

-Kvs = 167

-Kvs = 407

-Kvs = 676

Per DN da 250 a 800 quotazione su richiesta

Principio di funzionamento delle idrovalvole

Posizione di chiusura

Il fluido nelle tubazioni passa all’interno della

valvola pilota e la forza esercitata dalla pressione

del fluido sulla membrana dall’interno della valvola

pilota è maggiore di quella esterna, il che permette

la chiusura dell’idrovalvola.

Posizione di apertura

Il fluido presente nella valvola pilota viene espulso in

aria o in una zona a bassa pressione.

Un’alta pressione del fluido nelle tubazioni crea il

sollevamento dell’otturatore e la rispettiva apertura

della valvola.
