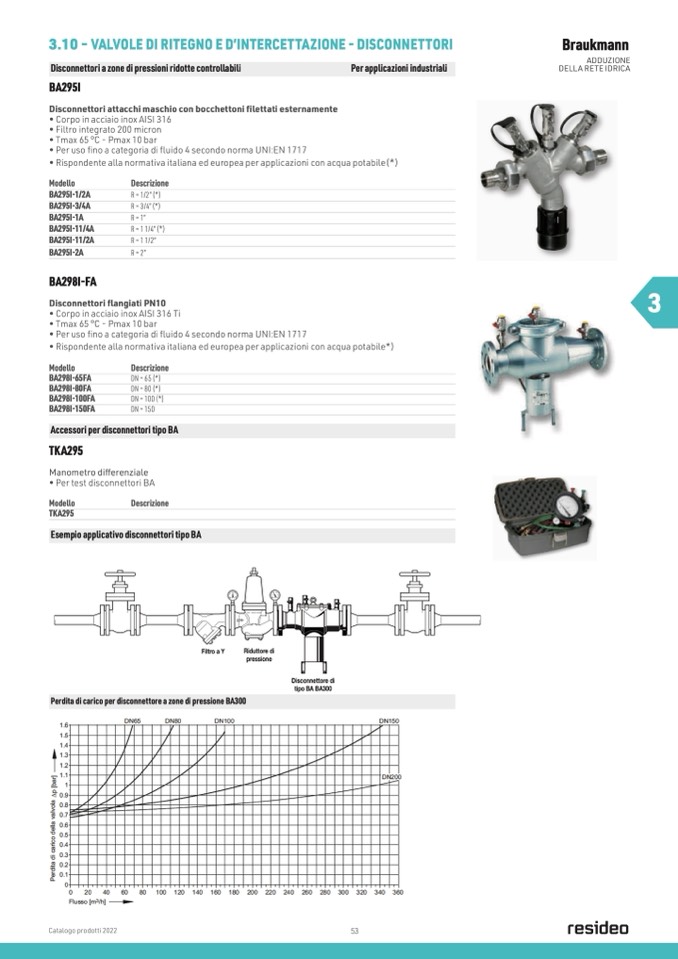

3.10 - VALVOLE DI RITEGNO E D’INTERCETTAZIONE - DISCONNETTORI

Braukmann

ADDUZIONE

DELLA RETE IDRICA

Disconnettori a zone di pressioni ridotte controllabili

BA295I

Disconnettori attacchi maschio con bocchettoni filettati esternamente

Per applicazioni industriali

• Corpo in acciaio inox AISI 316

• Filtro integrato 200 micron

• Tmax 65 °C - Pmax 10 bar

• Per uso fino a categoria di fluido 4 secondo norma UNI:EN 1717

• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile(*)

Modello

BA295I-1/2A

BA295I-3/4A

BA295I-1A

BA295I-11/4A

BA295I-11/2A

BA295I-2A

BA298I-FA

Descrizione

R = 1/2” (*)

R = 3/4” (*)

R = 1”

R = 1 1/4” (*)

R = 1 1/2”

R = 2”

Disconnettori flangiati PN10

• Corpo in acciaio inox AISI 316 Ti

• Tmax 65 °C - Pmax 10 bar

• Per uso fino a categoria di fluido 4 secondo norma UNI:EN 1717

• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile*)

3

Modello

BA298I-65FA

BA298I-80FA

BA298I-100FA

BA298I-150FA

Descrizione

DN = 65 (*)

DN = 80 (*)

DN = 100 (*)

DN = 150

Accessori per disconnettori tipo BA

TKA295

Manometro differenziale

• Per test disconnettori BA

Modello

Descrizione

TKA295

BA300 Backflow preventer

Esempio applicativo disconnettori tipo BA

Installation Example

Filtro a Y

Riduttore di

pressione

Perdita di carico per disconnettore a zone di pressione BA300

Disconnettore di

tipo BA BA300

Connection size

Minimum clearence above

backflow preventer

Clearence from wall

Installation Guidelines

DN 65

(mm) 650

(mm) 160

80

100 150

650 650 650

160 160 200

200

650

200

• Install shutoff valves before and after backflow preventer

• Install backflow preventer downstream of the filter or strainer

o This protects the appliance against dirt

• Install in horizontal pipework with the discharge valve down-

wards

• Ensure good access

• Simplifies maintenance and inspection

• Do not install in places where flooding can occur

• The installation environment should be protected against

frost and ventilated well

• Install discharge pipework which has adequate capacity
