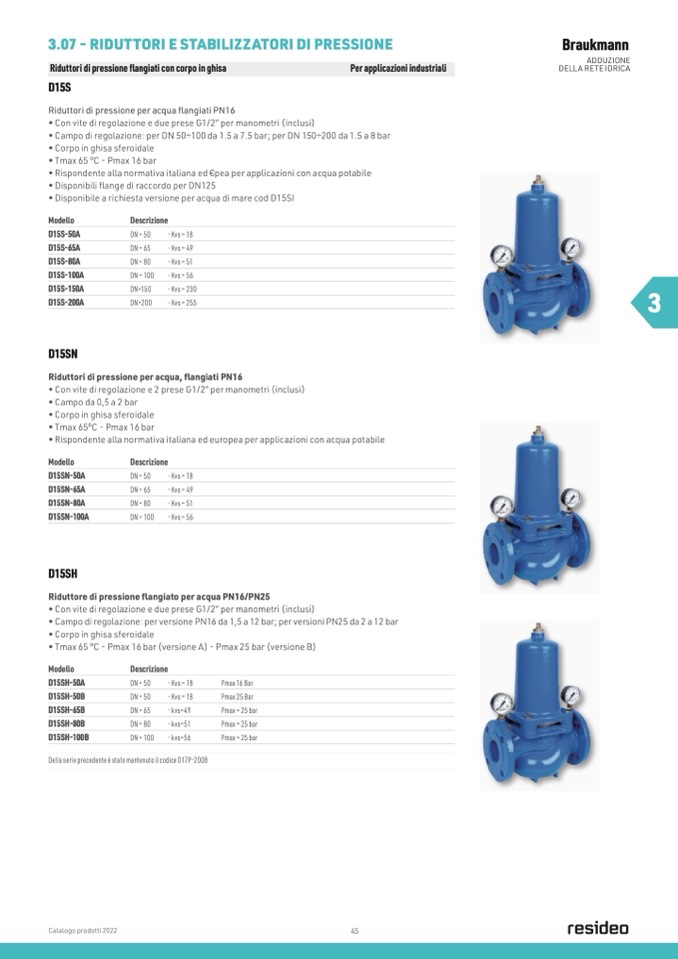

3.07 - RIDUTTORI E STABILIZZATORI DI PRESSIONE

Riduttori di pressione flangiati con corpo in ghisa

Per applicazioni industriali

D15S

Riduttori di pressione per acqua flangiati PN16

• Con vite di regolazione e due prese G1/2” per manometri (inclusi)

• Campo di regolazione: per DN 50÷100 da 1.5 a 7.5 bar; per DN 150÷200 da 1.5 a 8 bar

• Corpo in ghisa sferoidale

• Tmax 65 °C - Pmax 16 bar

• Rispondente alla normativa italiana ed €pea per applicazioni con acqua potabile

• Disponibili flange di raccordo per DN125

• Disponibile a richiesta versione per acqua di mare cod D15SI

Braukmann

ADDUZIONE

DELLA RETE IDRICA

Modello

D15S-50A

D15S-65A

D15S-80A

D15S-100A

D15S-150A

D15S-200A

D15SN

Descrizione

DN = 50

DN = 65

DN = 80

DN = 100

DN=150

DN=200

- Kvs = 18

- Kvs = 49

- Kvs = 51

- Kvs = 56

- Kvs = 230

- Kvs = 255

3

Riduttori di pressione per acqua, flangiati PN16

• Con vite di regolazione e 2 prese G1/2” per manometri (inclusi)

• Campo da 0,5 a 2 bar

• Corpo in ghisa sferoidale

• Tmax 65°C - Pmax 16 bar

• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile

Modello

D15SN-50A

D15SN-65A

D15SN-80A

D15SN-100A

D15SH

Descrizione

DN = 50

DN = 65

DN = 80

DN = 100

- Kvs = 18

- Kvs = 49

- Kvs = 51

- Kvs = 56

Riduttore di pressione flangiato per acqua PN16/PN25

• Con vite di regolazione e due prese G1/2” per manometri (inclusi)

• Campo di regolazione: per versione PN16 da 1,5 a 12 bar; per versioni PN25 da 2 a 12 bar

• Corpo in ghisa sferoidale

• Tmax 65 °C - Pmax 16 bar (versione A) - Pmax 25 bar (versione B)

Modello

D15SH-50A

D15SH-50B

D15SH-65B

D15SH-80B

D15SH-100B

Descrizione

DN = 50

DN = 50

DN = 65

DN = 80

DN = 100

- Kvs = 18

- Kvs = 18

- kvs=49

- kvs=51

- kvs=56

Pmax 16 Bar

Pmax 25 Bar

Pmax = 25 bar

Pmax = 25 bar

Pmax = 25 bar

Della serie precedente è stato mantenuto il codice D17P-200B

Catalogo prodotti 2022

45
