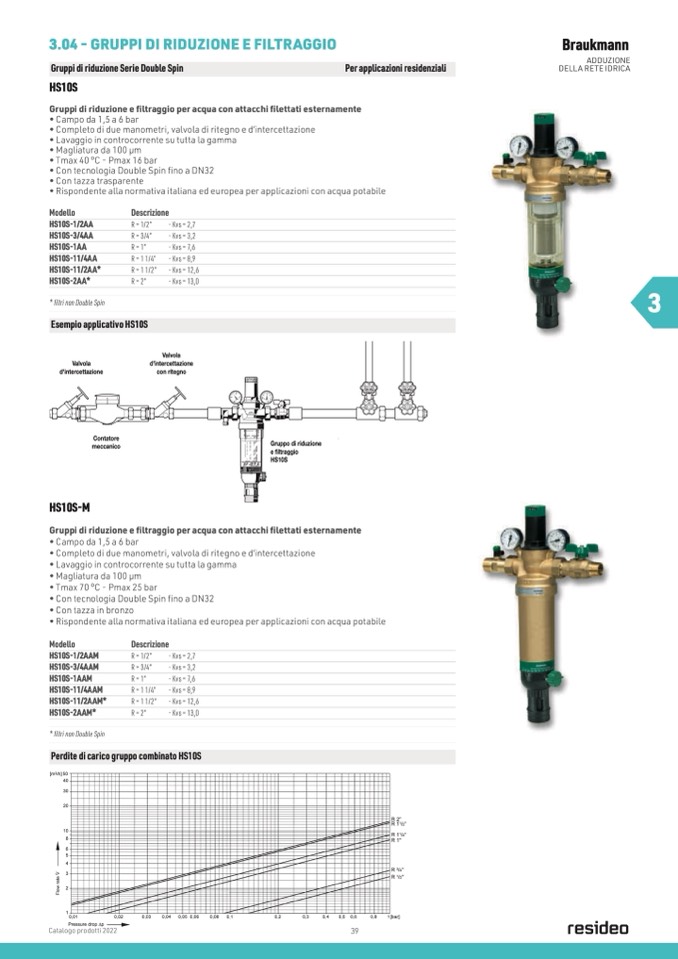

3.04 - GRUPPI DI RIDUZIONE E FILTRAGGIO

Gruppi di riduzione Serie Double Spin

Per applicazioni residenziali

HS10S

Gruppi di riduzione e filtraggio per acqua con attacchi filettati esternamente

• Campo da 1,5 a 6 bar

• Completo di due manometri, valvola di ritegno e d’intercettazione

• Lavaggio in controcorrente su tutta la gamma

• Magliatura da 100 μm

• Tmax 40 °C - Pmax 16 bar

• Con tecnologia Double Spin fino a DN32

• Con tazza trasparente

• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile

Braukmann

ADDUZIONE

DELLA RETE IDRICA

Modello

HS10S-1/2A A

HS10S-3/4A A

HS10S-1A A

HS10S-11/4A A

HS10S-11/2A A*

HS10S-2A A*

* filtri non Double Spin

Esempio applicativo HS10S

Valvola

d'intercettazione

Contatore

meccanico

HS10S-M

Gruppo di riduzione

Descrizione

R = 1/2”

R = 3/4”

R = 1”

R = 1 1/4”

R = 1 1/2”

R = 2”

- Kvs = 2,7

- Kvs = 3,2

- Kvs = 7,6

- Kvs = 8,9

- Kvs = 12,6

- Kvs = 13,0

3

Valvola

d'intercettazione

con ritegno

Gruppi di riduzione e filtraggio per acqua con attacchi filettati esternamente

• Campo da 1,5 a 6 bar

• Completo di due manometri, valvola di ritegno e d’intercettazione

• Lavaggio in controcorrente su tutta la gamma

• Magliatura da 100 μm

• Tmax 70 °C - Pmax 25 bar

• Con tecnologia Double Spin fino a DN32

• Con tazza in bronzo

• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile

Modello

HS10S-1/2A AM

HS10S-3/4A AM

HS10S-1A AM

HS10S-11/4A AM

HS10S-11/2A AM*

HS10S-2A AM*

* filtri non Double Spin

Descrizione

Perdite di carico gruppo combinato HS10S

R = 1/2”

R = 3/4”

R = 1”

R = 1 1/4”

R = 1 1/2”

R = 2”

- Kvs = 2,7

- Kvs = 3,2

- Kvs = 7,6

- Kvs = 8,9

- Kvs = 12,6

- Kvs = 13,0

Catalogo prodotti 2022

39

Gruppo di riduzione

e filtraggio

e filtraggio

HHSS101S0S
