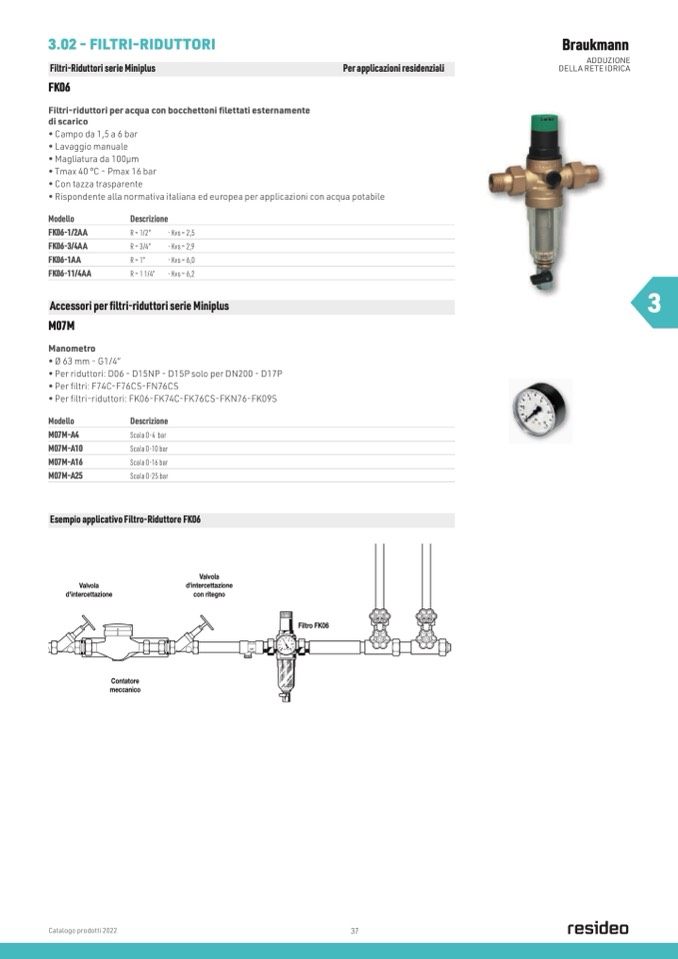

3.02 - FILTRI-RIDUTTORI

Filtri-Riduttori serie Miniplus

FK06

Filtri-riduttori per acqua con bocchettoni filettati esternamente

di scarico

• Campo da 1,5 a 6 bar

• Lavaggio manuale

Per applicazioni residenziali

Braukmann

ADDUZIONE

DELLA RETE IDRICA

• Magliatura da 100μm

• Tmax 40 °C - Pmax 16 bar

• Con tazza trasparente

• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile

Modello

FK06-1/2AA

FK06-3/4AA

FK06-1AA

FK06-11/4AA

Descrizione

R = 1/2”

R = 3/4”

R = 1”

R = 1 1/4”

- Kvs = 2,5

- Kvs = 2,9

- Kvs = 6,0

- Kvs = 6,2

Accessori per filtri-riduttori serie Miniplus

M07M

Manometro

• Ø 63 mm - G1/4”

• Per riduttori: D06 - D15NP - D15P solo per DN200 - D17P

• Per filtri: F74C-F76CS-FN76CS

• Per filtri-riduttori: FK06-FK74C-FK76CS-FKN76-FK09S

3

Modello

M07M-A4

M07M-A10

M07M-A16

M07M-A25

Descrizione

Scala 0-4 bar

Scala 0-10 bar

Scala 0-16 bar

Scala 0-25 bar

Esempio applicativo Filtro-Riduttore FK06

Valvola

d'intercettazione

Contatore

meccanico

Valvola

d'intercettazione

con ritegno

Catalogo prodotti 2022

37

Filtro FK06
