Braukmann

ADDUZIONE

DELLA RETE IDRICA

3.01 - FILTRI

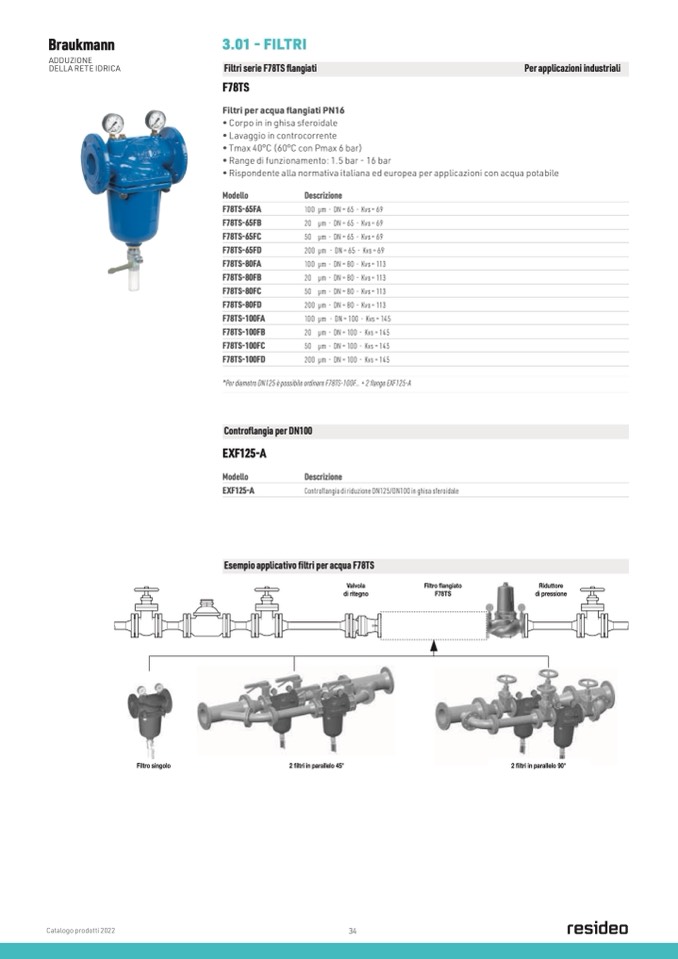

Filtri serie F78TS flangiati

F78TS

Filtri per acqua flangiati PN16

• Corpo in in ghisa sferoidale

• Lavaggio in controcorrente

• Tmax 40°C (60°C con Pmax 6 bar)

• Range di funzionamento: 1.5 bar - 16 bar

• Rispondente alla normativa italiana ed europea per applicazioni con acqua potabile

Modello

Descrizione

Per applicazioni industriali

F78TS-65FA

F78TS-65FB

F78TS-65FC

F78TS-65FD

F78TS-80FA

F78TS-80FB

F78TS-80FC

F78TS-80FD

F78TS-100FA

F78TS-100FB

F78TS-100FC

F78TS-100FD

100 μm

20 μm

50 μm

200 μm

100 μm

20 μm

50 μm

200 μm

100 μm

20 μm

50 μm

200 μm

- DN = 65

- DN = 65

- DN = 65

- DN = 65

- DN = 80

- DN = 80

- DN = 80

- DN = 80

- Kvs = 69

- Kvs = 69

- Kvs = 69

- Kvs = 69

- Kvs = 113

- Kvs = 113

- Kvs = 113

- Kvs = 113

- DN = 100 - Kvs = 145

- DN = 100 - Kvs = 145

- DN = 100 - Kvs = 145

- DN = 100 - Kvs = 145

*Per diametro DN125 è possibile ordinare F78TS-100F... + 2 flange EXF125-A

Controflangia per DN100

EXF125-A

Modello

Descrizione

EXF125-A

Controflangia di riduzione DN125/DN100 in ghisa sferoidale

F78TS Reverse rinsing fine filter with flanges

Installation Example

Installation Guidelines

Esempio applicativo filtri per acqua F78TS

Valvola

di ritegno

Filtro flangiato

Riduttore

F78TS

di pressione

Typical Applications

Fine filters of this type are suitable for large residential buildings,

commercial and industrial applications and for central water

supply systems within the limits of their specifications.

Fine filters of this type are installed:

• Where metal or plastic pipe-work exists

• In transfer points of central water supply systems if drainage

is available

•

•

•

Catalogo prodotti 2022

•

Install in horizontal pipework with filter bowl downwards

o This position ensures optimum filter efficiency

Install shutoff valves

Ensure good access

Filtro singolo

Single filter

o Pressure gauges can be read off easily

o Simplifies maintenance and inspection

The installation location should be protected against frost

2 filtri in parallelo 45°

2 filters parallel 45°

2 filtri in parallelo 90°

2 filters parallel 90°
