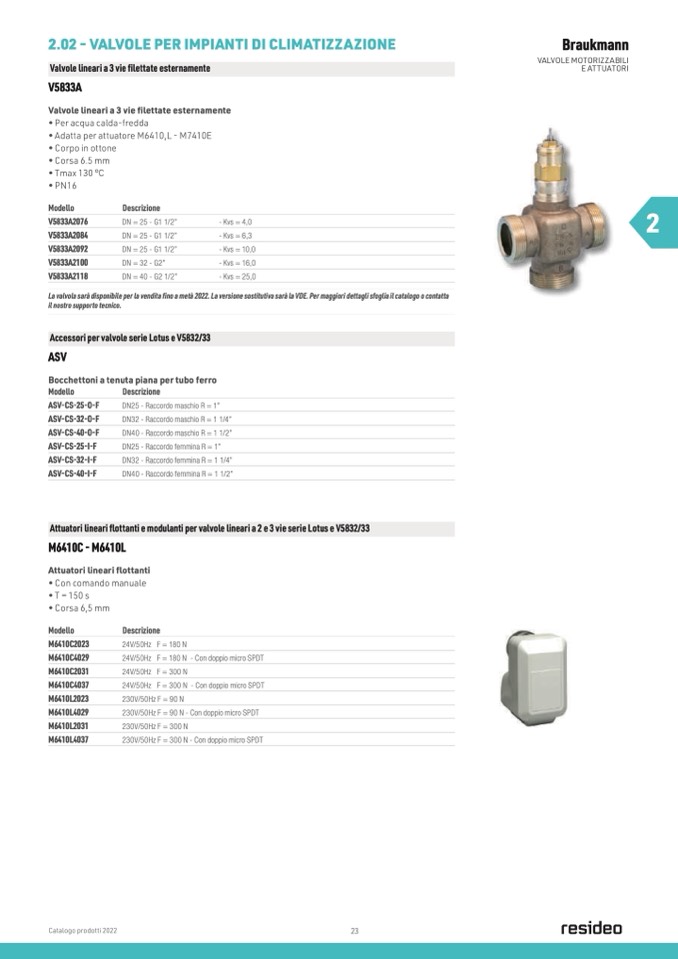

2.02 - VALVOLE PER IMPIANTI DI CLIMATIZZAZIONE

Valvole lineari a 3 vie filettate esternamente

V5833A

Valvole lineari a 3 vie filettate esternamente

Braukmann

VALVOLE MOTORIZZABILI

E ATTUATORI

• Per acqua calda-fredda

• Adatta per attuatore M6410,L - M7410E

• Corpo in ottone

• Corsa 6.5 mm

• Tmax 130 °C

• PN16

Modello

V5833A2076

V5833A2084

V5833A2092

V5833A2100

V5833A2118

Descrizione

DN = 25 - G1 1/2”

DN = 25 - G1 1/2”

DN = 25 - G1 1/2”

DN = 32 - G2”

DN = 40 - G2 1/2”

- Kvs = 4,0

- Kvs = 6,3

- Kvs = 10,0

- Kvs = 16,0

- Kvs = 25,0

2

La valvola sarà disponibile per la vendita fino a metà 2022. La versione sostitutiva sarà la VDE. Per maggiori dettagli sfoglia il catalogo o contatta

il nostro supporto tecnico.

Accessori per valvole serie Lotus e V5832/33

ASV

Bocchettoni a tenuta piana per tubo ferro

Modello

ASV-CS-25-O-F

ASV-CS-32-O-F

ASV-CS-40-O-F

ASV-CS-25-I-F

ASV-CS-32-I-F

ASV-CS-40-I-F

Descrizione

DN25 - Raccordo maschio R = 1”

DN32 - Raccordo maschio R = 1 1/4”

DN40 - Raccordo maschio R = 1 1/2”

DN25 - Raccordo femmina R = 1”

DN32 - Raccordo femmina R = 1 1/4”

DN40 - Raccordo femmina R = 1 1/2”

Attuatori lineari flottanti e modulanti per valvole lineari a 2 e 3 vie serie Lotus e V5832/33

M6410C - M6410L

Attuatori lineari flottanti

• Con comando manuale

• T = 150 s

• Corsa 6,5 mm

Modello

M6410C2023

M6410C4029

M6410C2031

M6410C4037

M6410L2023

M6410L4029

M6410L2031

M6410L4037

Descrizione

24V/50Hz F

24V/50Hz F

24V/50Hz F

24V/50Hz F

230V/50Hz F

230V/50Hz F

230V/50Hz F

230V/50Hz F

= 180 N

= 180 N - Con doppio micro SPDT

= 300 N

= 300 N - Con doppio micro SPDT

= 90 N

= 90 N - Con doppio micro SPDT

= 300 N

= 300 N - Con doppio micro SPDT

Catalogo prodotti 2022

23
