Caldaie commerciali

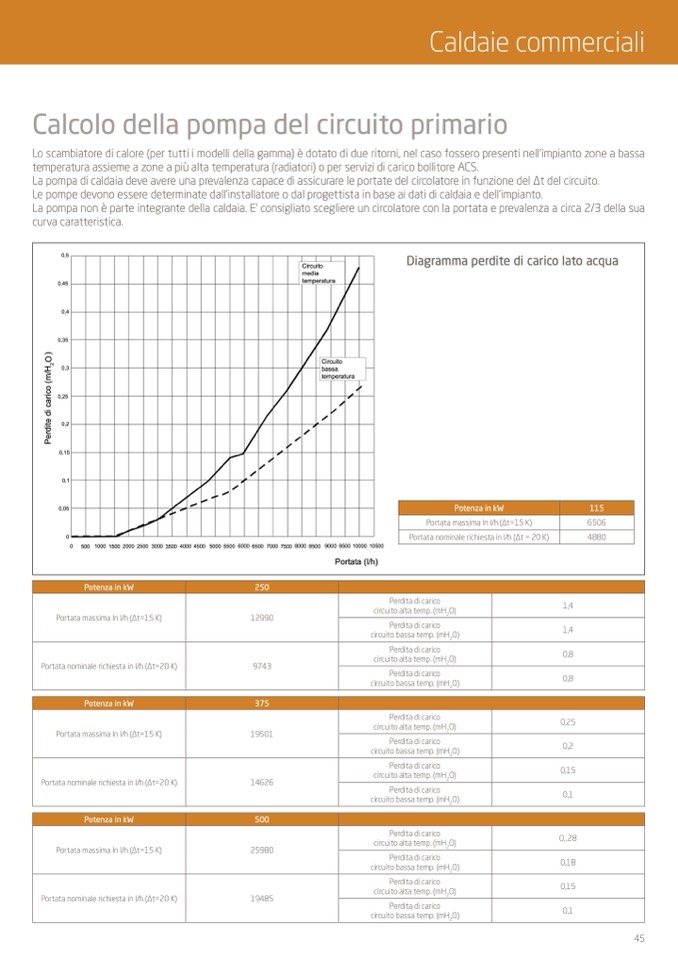

Calcolo della pompa del circuito primario

Lo scambiatore di calore (per tutti i modelli della gamma) è dotato di due ritorni, nel caso fossero presenti nell’impianto zone a bassa

temperatura assieme a zone a più alta temperatura (radiatori) o per servizi di carico bollitore ACS.

La pompa di caldaia deve avere una prevalenza capace di assicurare le portate del circolatore in funzione del ∆t del circuito.

Le pompe devono essere determinate dall’installatore o dal progettista in base ai dati di caldaia e dell’impianto.

La pompa non è parte integrante della caldaia. E' consigliato scegliere un circolatore con la portata e prevalenza a circa 2/3 della sua

curva caratteristica.

0,5

0,45

0,4

0,35

0,3

0,25

0,2

0,15

0,1

0,05

0

0

500 1000 1500 2000 2500 3000 3500 4000 4500 5000 5500 6000 6500 7000 7500 8000 8500 9000 9500 10000 10500

Portata (l/h)

Diagramma perdite di carico lato acqua

Portata massima In l/h (∆t=15 K)

6506

Portata nominale richiesta in l/h (∆t = 20 K)

4880

Circuito

media

temperatura

Circuito

bassa

temperatura

P

e

r

d

i

t

e

d

i

c

a

r

i

c

o

(

m

/

H

2

O

)

Potenza in kW

115

Potenza in kW

250

Portata massima In l/h (∆t=15 K)

Portata nominale richiesta in l/h (∆t=20 K)

Portata massima In l/h (∆t=15 K)

Portata nominale richiesta in l/h (∆t=20 K)

Portata massima In l/h (∆t=15 K)

Portata nominale richiesta in l/h (∆t=20 K)

12990

9743

19501

14626

25980

19485

Perdita di carico

circuito alta temp. (mH

2

O)

Perdita di carico

circuito bassa temp. (mH

2

O)

Perdita di carico

circuito alta temp. (mH

2

O)

Perdita di carico

circuito bassa temp. (mH

2

O)

Perdita di carico

circuito alta temp. (mH

2

O)

Perdita di carico

circuito bassa temp. (mH

2

O)

Perdita di carico

circuito alta temp. (mH

2

O)

Perdita di carico

circuito bassa temp. (mH

2

O)

Perdita di carico

circuito alta temp. (mH

2

O)

Perdita di carico

circuito bassa temp. (mH

2

O)

Perdita di carico

circuito alta temp. (mH

2

O)

Perdita di carico

circuito bassa temp. (mH

2

O)

1,4

1,4

0,8

0,8

0,25

0,2

0,15

0,1

0, ,28

0,18

0,15

0,1

Potenza in kW

375

Potenza in kW

500

45
