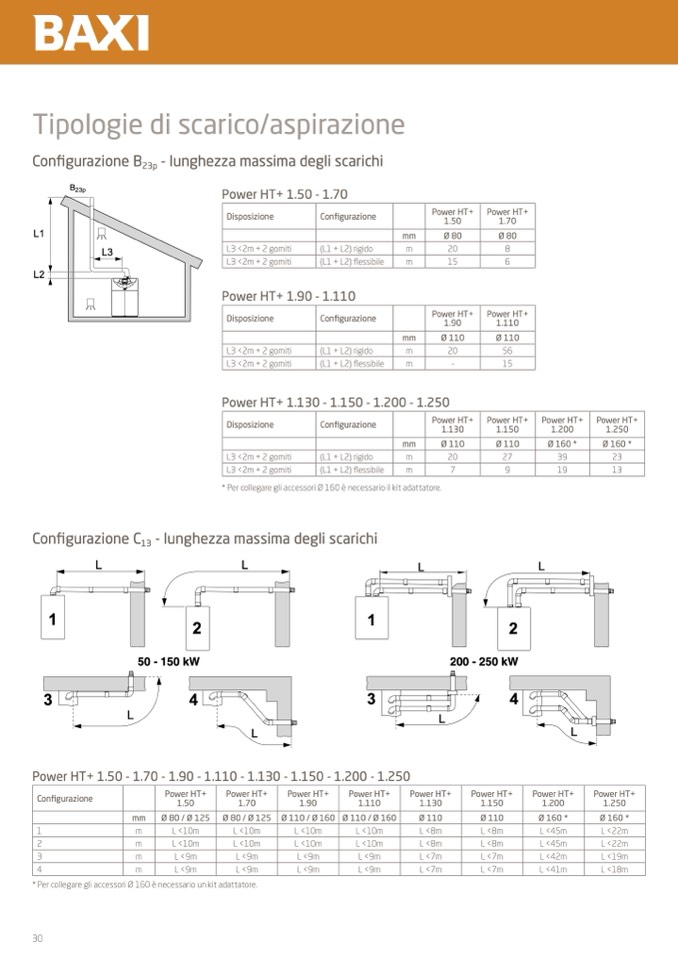

Tipologie di scarico/aspirazione
Configurazione B
23p
- lunghezza massima degli scarichi
B
23p
L1
L3
L2
Power HT+ 1.50 - 1.70
Disposizione
L3 <2m + 2 gomiti
L3 <2m + 2 gomiti
Configurazione
Power HT+
1.50
Ø 80
20
15
Power HT+
1.90
Ø 110
20
-
Power HT+
1.70
Ø 80
8
6
Power HT+
1.110
Ø 110
56
15
Power HT+
1.150
Ø 110
27
9
mm
(L1 + L2) rigido
m
(L1 + L2) flessibile
m
Power HT+ 1.90 - 1.110
Disposizione
L3 <2m + 2 gomiti
L3 <2m + 2 gomiti
Configurazione
mm
(L1 + L2) rigido
m
(L1 + L2) flessibile
m
Power HT+ 1.130 - 1.150 - 1.200 - 1.250
Disposizione
L3 <2m + 2 gomiti
L3 <2m + 2 gomiti
Configurazione
Power HT+
1.130
Ø 110
20
7
Power HT+
1.200
Ø 160 *
39
19
Power HT+
1.250
Ø 160 *
23
13
mm
(L1 + L2) rigido
m
(L1 + L2) flessibile
m
Configurazione C
13
- lunghezza massima degli scarichi
L
L
L
L
* Per collegare gli accessori Ø 160 è necessario il kit adattatore.
1
2
1
2
50 - 150 kW
200 - 250 kW
3
L
4
3
4
Power HT+ 1.50 - 1.70 - 1.90 - 1.110 - 1.130 - 1.150 - 1.200 - 1.250
L
L
L
Configurazione
1
2
3
4
Power HT+
1.50
mm
Ø 80 / Ø 125
m
L <10m
m
L <10m
m
L <9m
m
L <9m
Power HT+
1.70
Ø 80 / Ø 125
L <10m
L <10m
L <9m
L <9m
Power HT+
1.90
Ø 110 / Ø 160
L <10m
L <10m
L <9m
L <9m
Power HT+
1.110
Ø 110 / Ø 160
L <10m
L <10m
L <9m
L <9m
Power HT+
1.130
Ø 110
L <8m
L <8m
L <7m
L <7m
Power HT+
1.150
Ø 110
L <8m
L <8m
L <7m
L <7m
Power HT+
1.200
Ø 160 *
L <45m
L <45m
L <42m
L <41m
Power HT+
1.250
Ø 160 *
L <22m
L <22m
L <19m
L <18m
* Per collegare gli accessori Ø 160 è necessario un kit adattatore.
30
