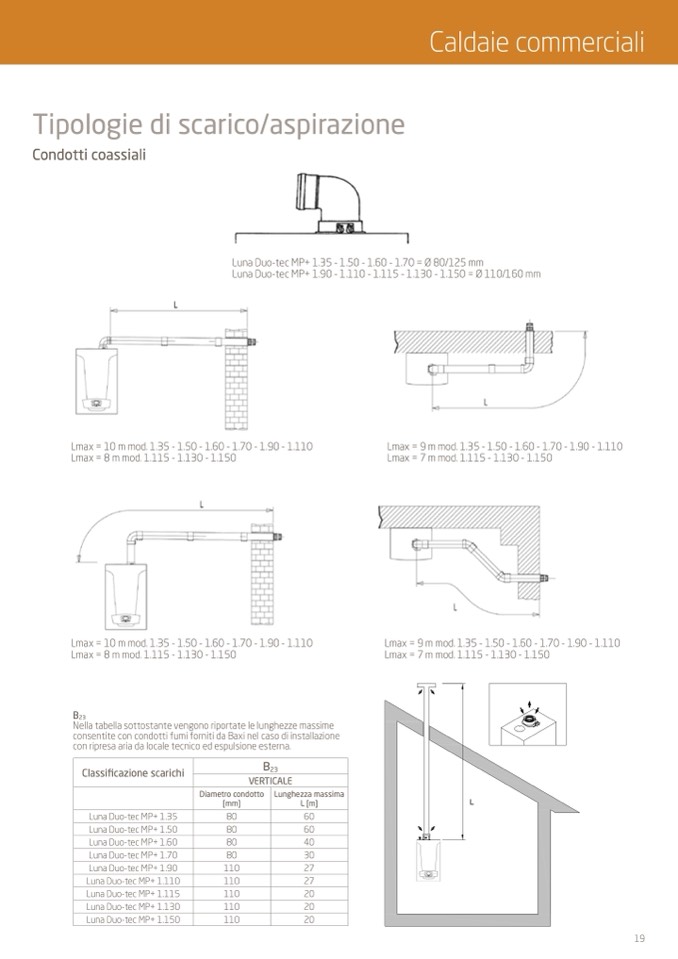

Caldaie commerciali

Tipologie di scarico/aspirazione

Condotti coassiali

Luna Duo-tec MP+ 1.35 - 1.50 - 1.60 - 1.70 = Ø 80/125 mm

Luna Duo-tec MP+ 1.90 - 1.110 - 1.115 - 1.130 - 1.150 = Ø 110/160 mm

Lmax = 10 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110

Lmax = 8 m mod. 1.115 - 1.130 - 1.150

Lmax = 9 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110

Lmax = 7 m mod. 1.115 - 1.130 - 1.150

Lmax = 10 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110

Lmax = 8 m mod. 1.115 - 1.130 - 1.150

B

23

Nella tabella sottostante vengono riportate le lunghezze massime

consentite con condotti fumi forniti da Baxi nel caso di installazione

con ripresa aria da locale tecnico ed espulsione esterna.

Lmax = 9 m mod. 1.35 - 1.50 - 1.60 - 1.70 - 1.90 - 1.110

Lmax = 7 m mod. 1.115 - 1.130 - 1.150

Classificazione scarichi

Luna Duo-tec MP+ 1.35

Luna Duo-tec MP+ 1.50

Luna Duo-tec MP+ 1.60

Luna Duo-tec MP+ 1.70

Luna Duo-tec MP+ 1.90

Luna Duo-tec MP+ 1.110

Luna Duo-tec MP+ 1.115

Luna Duo-tec MP+ 1.130

Luna Duo-tec MP+ 1.150

B

23

VERTICALE

Diametro condotto

[mm]

80

80

80

80

110

110

110

110

110

Lunghezza massima

L [m]

60

60

40

30

27

27

20

20

20

19
