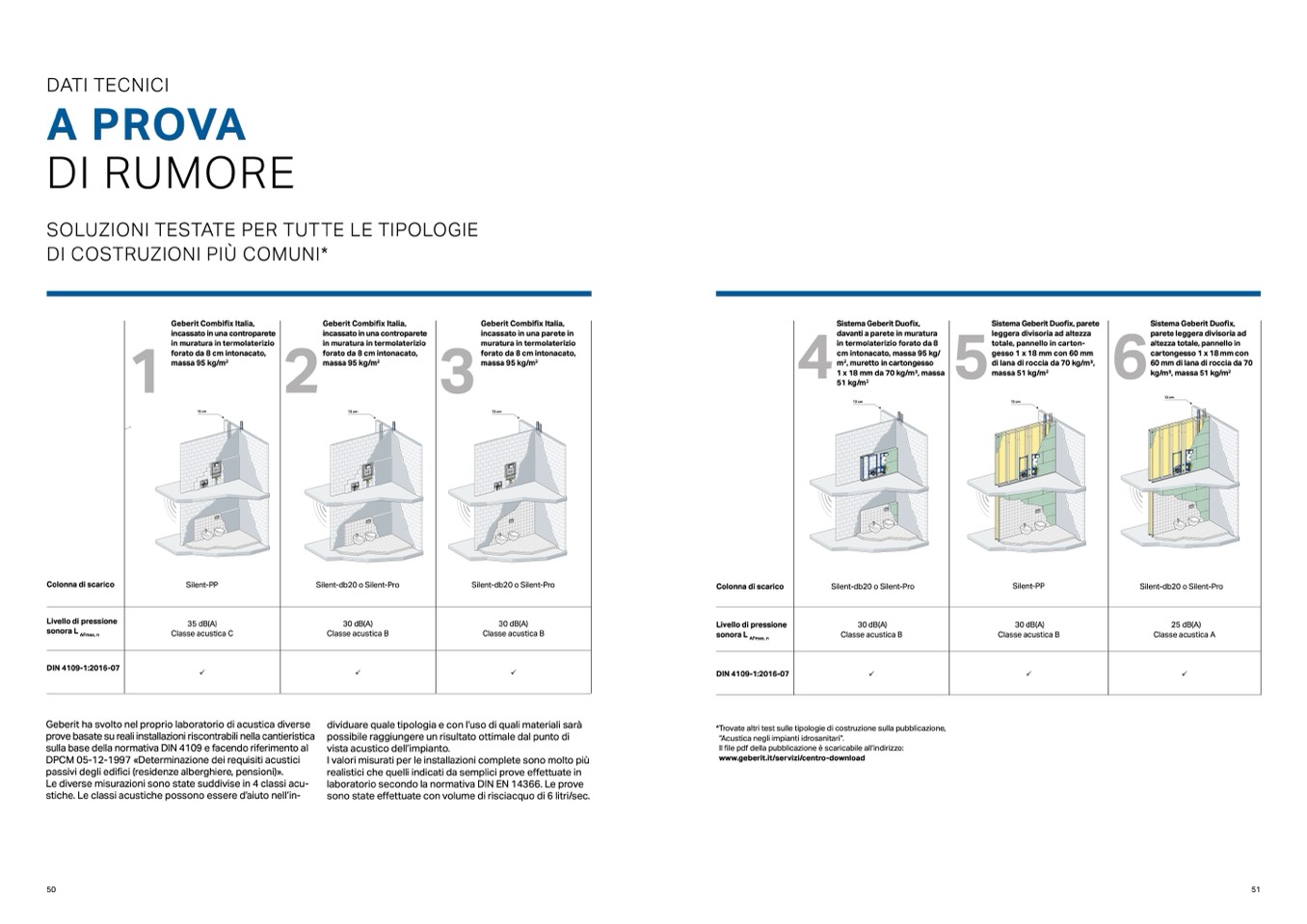

DATI TECNICI

A PROVA

DI RUMORE

SOLUZIONI TESTATE PER TUTTE LE TIPOLOGIE

DI COSTRUZIONI PIÙ COMUNI*

Colonna di scarico

Livello di pressione

sonora L

AFmax, n

DIN 4109-1:2016-07

Silent-PP

Silent-db20 o Silent-Pro

30 dB(A)

Classe acustica B

Silent-db20 o Silent-Pro

30 dB(A)

Classe acustica B

Muro in laterizio forato

da 8 cm intonacato,

Geberit Combifix Italia,

1

incassato in una controparete

in muratura in termolaterizio

forato da 8 cm intonacato,

massa 95 kg/m

2

Geberit Combifix Italia,

2

incassato in una controparete

in muratura in termolaterizio

forato da 8 cm intonacato,

massa 95 kg/m

2

Geberit Combifix Italia,

3

incassato in una parete in

muratura in termolaterizio

forato da 8 cm intonacato,

massa 95 kg/m

2

12 cm

4

Sistema Geberit Duofix,

davanti a parete in muratura

in termolaterizio forato da 8

cm intonacato, massa 95 kg/

m

2

, muretto in cartongesso

1 x 18 mm da 70 kg/m3, massa

51 kg/m

2

Struttura:

12 cm

Geberit Duofix, parete leggera completa

Locale adiacente

Geberit Silent-PP

Geberit Mepla

Parete leggera divisoria

in Geberit Duofix,

pannello in cartongesso 1 x 18 mm

con 60 mm di lana di roccia da 70 kg/m3,

massa 51 kg/m

2

Geberit Duofix WC

Geberit Duofix bidet

Geberit nastro disaccoppiante

Kit disaccoppiante Geberit

Locale adiacente l'installazione

in basso diagonalmente

(locale da proteggere acusticamente)

Silent-db20 o Silent-Pro

30 dB(A)

Classe acustica B

5

Sistema Geberit Duofix, parete

leggera divisoria ad altezza

totale, pannello in carton-

gesso 1 x 18 mm con 60 mm

di lana di roccia da 70 kg/m3,

massa 51 kg/m

2

Struttura:

Geberit Duofix, parete leggera co1m2 pclmeta

Locale adiacente

Geberit Silent-db20 o Silent-Pro

Geberit Mepla

Parete leggera divisoria

in Geberit Duofix,

pannello in cartongesso 1 x 18 mm

con 60 mm di lana di roccia da 70 kg/m3,

massa 51 kg/m

2

Geberit Duofix WC

Geberit Duofix bidet

Geberit nastro disaccoppiante

Kit disaccoppiante Geberit

Locale adiacente l'installazione

in basso diagonalmente

(locale da proteggere acusticamente)

Silent-PP

30 dB(A)

Classe acustica B

6

Sistema Geberit Duofix,

parete leggera divisoria ad

altezza totale, pannello in

cartongesso 1 x 18 mm con

60 mm di lana di roccia da 70

kg/m3, massa 51 kg/m

2

12 cm

Struttura:

Geberit Combifix Italia, incassato

in una controparete in muratura

Locale adiacente

Geberit Mepla

Geberit Silent-db20 o Silent-Pro

Muro in termolaterizio forato

da 8 cm intonacato,

massa 95 kg/m

2

Controparete in

termolaterizio forato

da 8 cm intonacato,

massa 95 kg/m

2

Geberit Combifix Italia WC

Geberit Combifix Italia bidet

Kit disaccoppiante Geberit

Locale adiacente l'installazione

in basso diagonalmente

(locale da proteggere acusticamente)

35 dB(A)

Classe acustica C

Struttura:

Geberit Combifix Italia, incassato

in una parete in muratura

Locale adiacente

Geberit Silent-db20 o Silent-Pro

Geberit Mepla

Muro in termolaterizio forato

da 8 cm intonac

2

ato,

massa 95 kg/m

Geberit Combifix Italia WC

Geberit Combifix Italia bidet

Kit disaccoppiante Geberit

Locale adiacente l'installazione

in basso diagonalmente

(locale da proteggere acusticamente)

12 cm

Struttura:

Geberit Duofix, parete completa

davanti ad una parete in muratura

Locale adiacente

Geberit Silent-db20 o Silent-Pro

Geberit Mepla

Muro in termolaterizio forato

da 8 cm intonacato,

massa 95 kg/m

2

Pannello in cartongesso

1 x 18 mm

Geberit Duofix WC

Geberit Duofix bidet

Geberit nastro disaccoppiante

Kit disaccoppiante Geberit

Locale adiacente l'installazione

in basso diagonalmente

(locale da proteggere acusticamente)

Geberit ha svolto nel proprio laboratorio di acustica diverse

prove basate su reali installazioni riscontrabili nella cantieristica

sulla base della normativa DIN 4109 e facendo riferimento al

DPCM 05-12-1997 «Determinazione dei requisiti acustici

passivi degli edi

fici (residenze alberghiere, pensioni)».

Le diverse misurazioni sono state suddivise in 4 classi acu-

stiche. Le classi acustiche possono essere d’aiuto nell’in-

dividuare quale tipologia e con l’uso di quali materiali sarà

possibile raggiungere un risultato ottimale dal punto di

vista acustico dell’impianto.

I valori misurati per le installazioni complete sono molto più

realistici che quelli indicati da semplici prove effettuate in

laboratorio secondo la normativa DIN EN 14366. Le prove

sono state effettuate con volume di risciacquo di 6 litri/sec.

*Trovate altri test sulle tipologie di costruzione sulla pubblicazione,

“Acustica negli impianti idrosanitari”.

Il file pdf della pubblicazione è scaricabile all’indirizzo:

www.geberit.it/servizi/centro-download

50
