3
Regolazione in impianto centralizzato a colonne montanti
Il sistema CALEFFI CODE
®
consente di rendere autonoma la regolazione
della temperatura di ogni singolo appartamento.
Regolazione in impianto autonomo con gestione caldaia tramite
“Sensor PRO”
Tramite il CALEFFI CODE
®
Sensor
Pro (sensore di temperatura ambiente
con contatto caldaia) cod. 215002,
215002 BLK è possibile gestire
l’accensione della caldaia sostituendo
così il termostato esistente, senza
dover effettuare particolari cablaggi
elettrici.
Regolazione in impianto autonomo a pannelli radianti
SOLO RISCALDAMENTO tramite “Sensor PRO”
Il sistema CALEFFI CODE
®
consente di gestire anche impianti a pannelli
radianti (solo riscaldamento), sia autonomi che centralizzati, collegando
il Sensor PRO (sensore di temperatura ambiente con contatto caldaia)
cod. 215002, 215002 BLK ai comandi elettrotermici 24 V (AC)/(DC) serie
656. Caleffi gestendo in completa autonomia la temperatura di ogni zona.
Regolazione in impianto autonomo in assenza di rete internet
É possibile collegare la caldaia al
Gateway tramite contatto ON/OFF
oppure collegamento OpenTherm
®
,
garantendo in quest’ultimo caso una
regolazione più efficiente rispetto al
collegamento standard.
In assenza della rete internet privata è
possibile utilizzare il CALEFFI CODE
®
Gateway PRO cod. 215015, 215015 BLK,
dotato di modem GSM, UMTS, LTE
integrato, utilizzando una scheda micro
SIM (non fornita).
04.2021
67

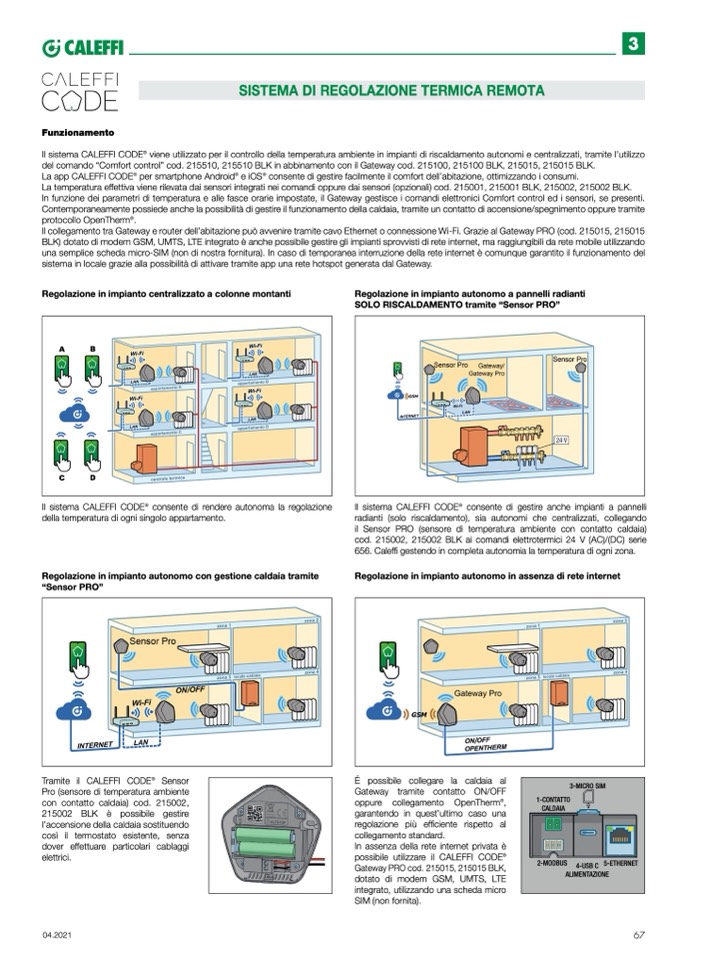

SISTEMA DI REGOLAZIONE TERMICA REMOTA
Funzionamento
Il sistema CALEFFI CODE
®
viene utilizzato per il controllo della temperatura ambiente in impianti di riscaldamento autonomi e centralizzati, tramite l’utilizzo
del comando “Comfort control” cod. 215510, 215510 BLK in abbinamento con il Gateway cod. 215100, 215100 BLK, 215015, 215015 BLK.
La app CALEFFI CODE
®
per smartphone Android
®
e iOS
®
consente di gestire facilmente il comfort dell’abitazione, ottimizzando i consumi.
La temperatura effettiva viene rilevata dai sensori integrati nei comandi oppure dai sensori (opzionali) cod. 215001, 215001 BLK, 215002, 215002 BLK.
In funzione dei parametri di temperatura e alle fasce orarie impostate, il Gateway gestisce i comandi elettronici Comfort control ed i sensori, se presenti.
Contemporaneamente possiede anche la possibilità di gestire il funzionamento della caldaia, tramite un contatto di accensione/spegnimento oppure tramite
protocollo OpenTherm
®
.
Il collegamento tra Gateway e router dell’abitazione può avvenire tramite cavo Ethernet o connessione Wi-Fi. Grazie al Gateway PRO (cod. 215015, 215015
BLK) dotato di modem GSM, UMTS, LTE integrato è anche possibile gestire gli impianti sprovvisti di rete internet, ma raggiungibili da rete mobile utilizzando
una semplice scheda micro-SIM (non di nostra fornitura). In caso di temporanea interruzione della rete internet è comunque garantito il funzionamento del
sistema in locale grazie alla possibilità di attivare tramite app una rete hotspot generata dal Gateway.
3-MICRO SIM
1-CONTATTO
CALDAIA
2-MODBUS
4-USB C
5-ETHERNET
ALIMENTAZIONE
