3

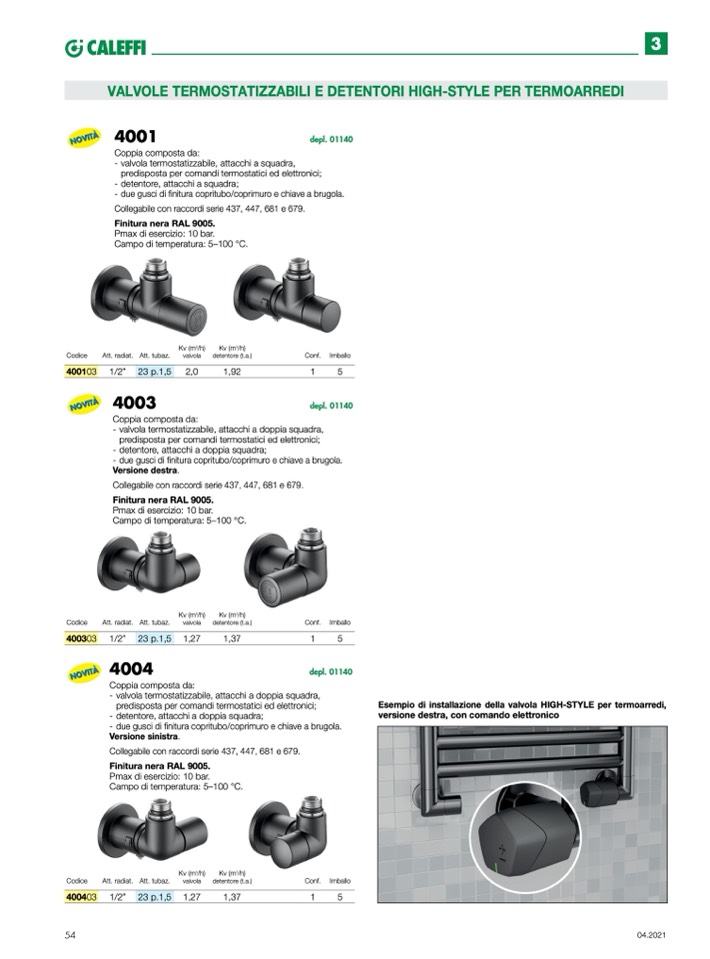

VALVOLE TERMOSTATIZZABILI E DETENTORI HIGH-STYLE PER TERMOARREDI

4001

depl. 01140

Coppia composta da:

- valvola termostatizzabile, attacchi a squadra,

predisposta per comandi termostatici ed elettronici;

- detentore, attacchi a squadra;

- due gusci di finitura copritubo/coprimuro e chiave a brugola.

Collegabile con raccordi serie 437, 447, 681 e 679.

Finitura nera RAL 9005.

Pmax di esercizio: 10 bar.

Campo di temperatura: 5–100 °C.

Codice

Kv (m

3

/h)

Att. radiat. Att. tubaz.

valvola

Kv (m

3

/h)

detentore (t.a.)

1,92

Conf. Imballo

1

5

depl. 01140

400103

1/2”

23 p.1,5

2,0

4003

Codice

Kv (m

3

/h)

Att. radiat. Att. tubaz.

valvola

Kv (m

3

/h)

detentore (t.a.)

1,37

Conf. Imballo

1

5

depl. 01140

Coppia composta da:

- valvola termostatizzabile, attacchi a doppia squadra,

predisposta per comandi termostatici ed elettronici;

- detentore, attacchi a doppia squadra;

- due gusci di finitura copritubo/coprimuro e chiave a brugola.

Versione destra.

Collegabile con raccordi serie 437, 447, 681 e 679.

Finitura nera RAL 9005.

Pmax di esercizio: 10 bar.

Campo di temperatura: 5–100 °C.

400303

1/2”

23 p.1,5

1,27

4004

Coppia composta da:

- valvola termostatizzabile, attacchi a doppia squadra,

predisposta per comandi termostatici ed elettronici;

- detentore, attacchi a doppia squadra;

- due gusci di finitura copritubo/coprimuro e chiave a brugola.

Versione sinistra.

Esempio di installazione della valvola HIGH-STYLE per termoarredi,

versione destra, con comando elettronico

Collegabile con raccordi serie 437, 447, 681 e 679.

Finitura nera RAL 9005.

Pmax di esercizio: 10 bar.

Campo di temperatura: 5–100 °C.

Codice

Att. radiat. Att. tubaz.

Kv (m

3

/h)

valvola

1,27

Kv (m

3

/h)

detentore (t.a.)

1,37

Conf.

1

Imballo

5

400403

1/2”

23 p.1,5

54

04.2021
