SISTEMI DI VENTILAZIONE E TRATTAMENTO DELL’ARIA

2

1

4

3

far scorrere la porta

di ispezione

slide the service door

aprile la porta

sostituire i filtri

VENTILATION AND AIR TREATMENT SYSTEMS

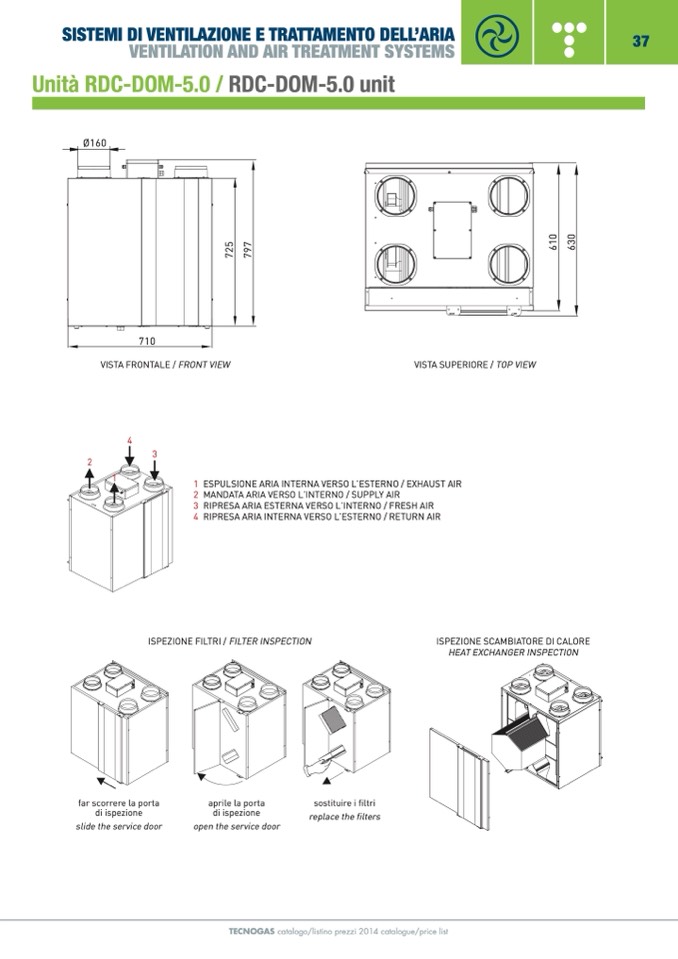

Unità RDC-DOM-5.0 / RDC-DOM-5.0 unit

Ø160

710

VISTA FRONTALE / FRONT VIEW

VISTA SUPERIORE / TOP VIEW

1 ESPULSIONE ARIA INTERNA VERSO L’ESTERNO / EXHAUST AIR

2 MANDATA ARIA VERSO L’INTERNO / SUPPLY AIR

3 RIPRESA ARIA ESTERNA VERSO L’INTERNO / FRESH AIR

4 RIPRESA ARIA INTERNA VERSO L’ESTERNO / RETURN AIR

ISPEZIONE FILTRI / FILTER INSPECTION

ISPEZIONE SCAMBIATORE DI CALORE

HEAT EXCHANGER INSPECTION

di ispezione

open the service door

replace the filters

DISEGNI / DRAWINGS
