30

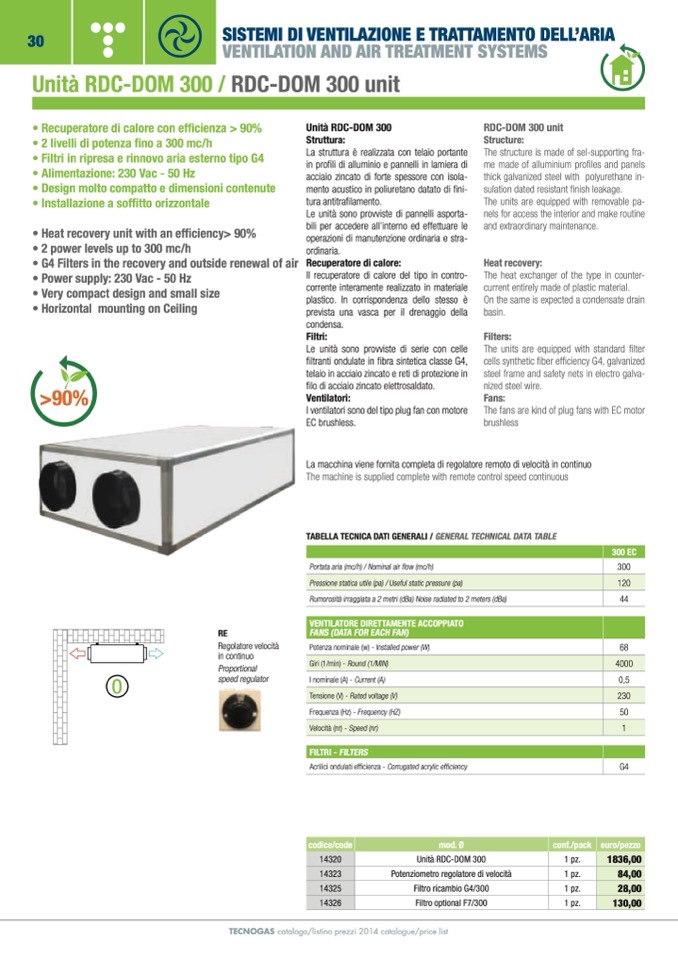

Unità RDC-DOM 300 / RDC-DOM 300 unit

• Recuperatore di calore con efficienza > 90%

• 2 livelli di potenza fino a 300 mc/h

• Filtri in ripresa e rinnovo aria esterno tipo G4

• Alimentazione: 230 Vac - 50 Hz

• Design molto compatto e dimensioni contenute

• Installazione a soffitto orizzontale

• Heat recovery unit with an efficiency> 90%

• 2 power levels up to 300 mc/h

• G4 Filters in the recovery and outside renewal of air

• Power supply: 230 Vac - 50 Hz

• Very compact design and small size

• Horizontal mounting on Ceiling

Unità RDC-DOM 300

Struttura:

La struttura è realizzata con telaio portante

in profili di alluminio e pannelli in lamiera di

acciaio zincato di forte spessore con isola-

mento acustico in poliuretano datato di fini-

tura antitrafilamento.

Le unità sono provviste di pannelli asporta-

bili per accedere all’interno ed effettuare le

operazioni di manutenzione ordinaria e stra-

ordinaria.

Recuperatore di calore:

Il recuperatore di calore del tipo in contro-

corrente interamente realizzato in materiale

plastico. In corrispondenza dello stesso è

prevista una vasca per il drenaggio della

condensa.

Filtri:

Le unità sono provviste di serie con celle

filtranti ondulate in fibra sintetica classe G4,

telaio in acciaio zincato e reti di protezione in

filo di acciaio zincato elettrosaldato.

Ventilatori:

I ventilatori sono del tipo plug fan con motore

EC brushless.

RDC-DOM 300 unit

Structure:

The structure is made of sel-supporting fra-

me made of alluminium profiles and panels

thick galvanized steel with polyurethane in-

sulation dated resistant finish leakage.

The units are equipped with removable pa-

nels for access the interior and make routine

and extraordinary maintenance.

Heat recovery:

The heat exchanger of the type in counter-

current entirely made of plastic material.

On the same is expected a condensate drain

basin.

Filters:

The units are equipped with standard filter

cells synthetic fiber efficiency G4, galvanized

steel frame and safety nets in electro galva-

nized steel wire.

Fans:

The fans are kind of plug fans with EC motor

brushless

>90%

SISTEMI DI VENTILAZIONE E TRATTAMENTO DELL’ARIA

VENTILATION AND AIR TREATMENT SYSTEMS

La macchina viene fornita completa di regolatore remoto di velocità in continuo

The machine is supplied complete with remote control speed continuous

TABELLA TECNICA DATI GENERALI / GENERAL TECHNICAL DATA TABLE

300 EC

Portata aria (mc/h) / Nominal air flow (mc/h)

300

Pressione statica utile (pa) / Useful static pressure (pa)

120

Rumorosità irraggiata a 2 metri (dBa) Noise radiated to 2 meters (dBa)

44

VENTILATORE DIRETTAMENTE ACCOPPIATO

FANS (DATA FOR EACH FAN)

Potenza nominale (w) - Installed power (W)

68

Giri (1/min) - Round (1/MIN)

4000

I nominale (A) - Current (A)

0,5

Tensione (V) - Rated voltage (V)

230

Frequenza (Hz) - Frequency (HZ)

50

Velocità (nr) - Speed (nr)

1

RE

Regolatore velocità

in continuo

Proportional

speed regulator

FILTRI - FILTERS

Acrilici ondulati efficienza - Corrugated acrylic efficiency

G4

codice/code

mod. Ø

conf./pack

euro/pezzo

14320

Unità RDC-DOM 300

1 pz.

1836,00

14323

Potenziometro regolatore di velocità

1 pz.

84,00

14325

Filtro ricambio G4/300

1 pz.

28,00

14326

Filtro optional F7/300

1 pz.

130,00

TECNOGAS catalogo/listino prezzi 2014 catalogue/price list
