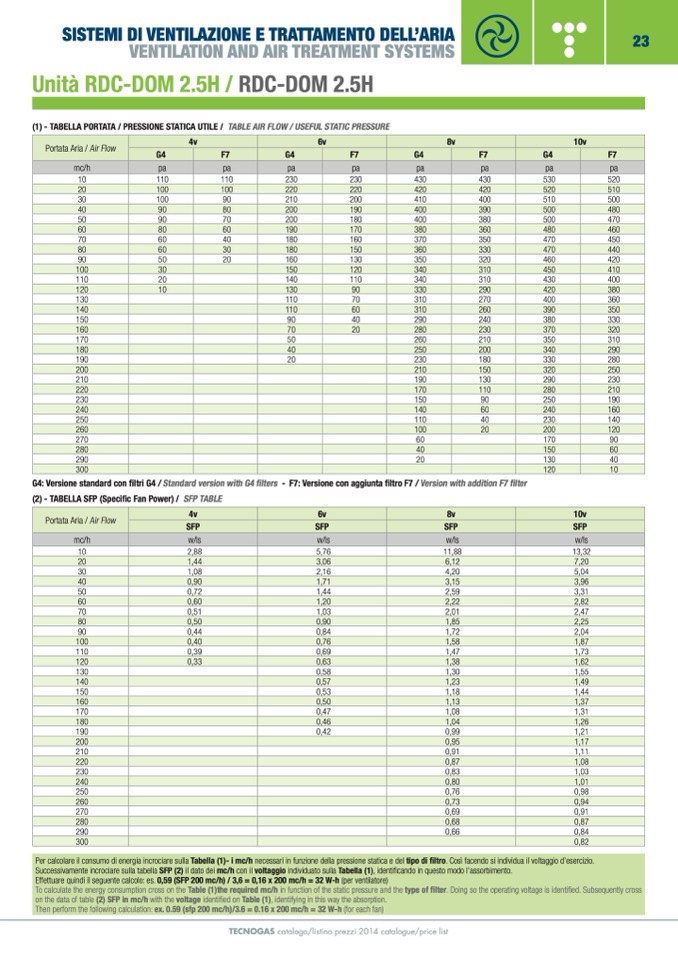

SISTEMI DI VENTILAZIONE E TRATTAMENTO DELL’ARIA
23
VENTILATION AND AIR TREATMENT SYSTEMS
Unità RDC-DOM 2.5H / RDC-DOM 2.5H
(1) - TABELLA PORTATA / PRESSIONE STATICA UTILE / TABLE AIR FLOW / USEFUL STATIC PRESSURE
Portata Aria / Air Flow
mc/h
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
4v
6v
8v
10v
G4
F7
G4
F7
G4
F7
G4
F7
pa
pa
pa
pa
pa
pa
pa
pa
110
100
100
90
90
80
60
60
50
30
20
10
110
100
90
80
70
60
40
30
20
230
220
210
200
200
190
180
180
160
150
140
130
110
110
90
70
50
40
20
230
220
200
190
180
170
160
150
130
120
110
90
70
60
40
20
430
420
410
400
400
380
370
360
350
340
340
330
310
310
290
280
260
250
230
210
190
170
150
140
110
100
60
40
20
430
420
400
390
380
360
350
330
320
310
310
290
270
260
240
230
210
200
180
150
130
110
90
60
40
20
530
520
520
510
510
500
500
480
500
470
480
460
470
450
470
440
460
420
450
410
430
400
420
380
400
360
390
350
380
330
370
320
350
310
340
290
330
280
320
250
290
230
280
210
250
190
240
160
230
140
200
120
170
90
150
60
130
40
120
10
G4: Versione standard con filtri G4 / Standard version with G4 filters - F7: Versione con aggiunta filtro F7 / Version with addition F7 filter
(2) - TABELLA SFP (Specific Fan Power) / SFP TABLE
Portata Aria / Air Flow
4v
6v
8v
10v
mc/h
w/ls
10
2,88
20
1,44
30
1,08
40
0,90
50
0,72
60
0,60
70
0,51
80
0,50
90
0,44
100
0,40
110
0,39
120
0,33
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
SFP
SFP
w/ls
5,76
3,06
2,16
1,71
1,44
1,20
1,03
0,90
0,84
0,76
0,69
0,63
0,58
0,57
0,53
0,50
0,47
0,46
0,42
SFP
SFP
w/ls
w/ls
11,88
13,32
6,12
7,20
4,20
5,04
3,15
3,96
2,59
3,31
2,22
2,82
2,01
2,47
1,85
2,25
1,72
2,04
1,58
1,87
1,47
1,73
1,38
1,62
1,30
1,55
1,23
1,49
1,18
1,44
1,13
1,37
1,08
1,31
1,04
1,26
0,99
1,21
0,95
1,17
0,91
1,11
0,87
1,08
0,83
1,03
0,80
1,01
0,76
0,98
0,73
0,94
0,69
0,91
0,68
0,87
0,66
0,84
0,82
Per calcolare il consumo di energia incrociare sulla Tabella (1)- i mc/h necessari in funzione della pressione statica e del tipo di
filtro. Così facendo si individua il voltaggio d’esercizio.
Successivamente incrociare sulla tabella SFP (2) il dato dei mc/h con il voltaggio individuato sulla Tabella (1), identi
ficando in questo modo l’assorbimento.
Effettuare quindi il seguente calcolo: es. 0,59 (SFP 200 mc/h) / 3,6 = 0,16 x 200 mc/h = 32 W-h (per ventilatore)
To calculate the energy consumption cross on the Table (1)the required mc/h in function of the static pressure and the type of
filter. Doing so the operating voltage is identified. Subsequently cross
on the data of table (2) SFP in mc/h with the voltage identified on Table (1), identifying in this way the absorption.
Then perform the following calculation: ex. 0.59 (sfp 200 mc/h)/3.6 = 0.16 x 200 mc/h = 32 W-h (for each fan)
TECNOGAS catalogo/listino prezzi 2014 catalogue/price list
