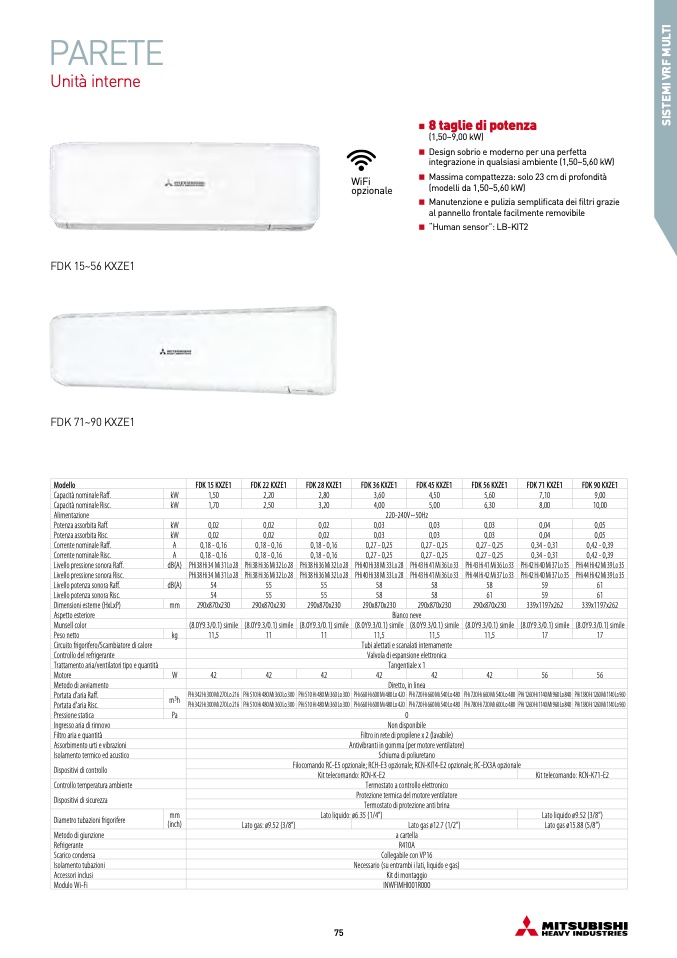

PARETE

Unità interne

WiFi

opzionale

8 taglie di potenza

(1,50~9,00 kW)

Design sobrio e moderno per una perfetta

integrazione in qualsiasi ambiente (1,50~5,60 kW)

Massima compattezza: solo 23 cm di profondità

(modelli da 1,50~5,60 kW)

Manutenzione e pulizia semplificata dei filtri grazie

al pannello frontale facilmente removibile

“Human sensor”: LB-KIT2

FDK 15~56 KXZE1

FDK 71~90 KXZE1

Modello

FDK 15 KXZE1

FDK 22 KXZE1

FDK 28 KXZE1

FDK 36 KXZE1

FDK 45 KXZE1

FDK 56 KXZE1

FDK 71 KXZE1

FDK 90 KXZE1

Capacità nominale Raff.

kW

1,50

2,20

2,80

3,60

4,50

5,60

7,10

9,00

Capacità nominale Risc.

kW

1,70

2,50

3,20

4,00

5,00

6,30

8,00

10,00

Alimentazione

220-240V~50Hz

Potenza assorbita Raff.

kW

0,02

0,02

0,02

0,03

0,03

0,03

0,04

0,05

Potenza assorbita Risc.

kW

0,02

0,02

0,02

0,03

0,03

0,03

0,04

0,05

Corrente nominale Raff.

A

0,18 - 0,16

0,18 - 0,16

0,18 - 0,16

0,27 - 0,25

0,27 - 0,25

0,27 - 0,25

0,34 - 0,31

0,42 - 0,39

Corrente nominale Risc.

A

0,18 - 0,16

0,18 - 0,16

0,18 - 0,16

0,27 - 0,25

0,27 - 0,25

0,27 - 0,25

0,34 - 0,31

0,42 - 0,39

Livello pressione sonora Raff.

dB(A)

PHi38Hi34 Mi31Lo28

PHi 38 Hi 36 Mi 32 Lo 28

PHi 38 Hi 36 Mi 32 Lo 28

PHi 40 Hi 38 Mi 33 Lo 28

PHi 43 Hi 41 Mi 36 Lo 33

PHi 43 Hi 41 Mi 36 Lo 33

PHi 42 Hi 40 Mi 37 Lo 35

PHi 44 Hi 42 Mi 39 Lo 35

Livello pressione sonora Risc.

PHi38Hi34 Mi31Lo28

PHi 38 Hi 36 Mi 32 Lo 28

PHi 38 Hi 36 Mi 32 Lo 28

PHi 40 Hi 38 Mi 33 Lo 28

PHi 43 Hi 41 Mi 36 Lo 33

PHi 44 Hi 42 Mi 37 Lo 33

PHi 42 Hi 40 Mi 37 Lo 35

PHi 44 Hi 42 Mi 39 Lo 35

Livello potenza sonora Raff.

dB(A)

54

55

55

58

58

58

59

61

Livello potenza sonora Risc.

54

55

55

58

58

61

59

61

Dimensioni esterne (HxLxP)

mm

290x870x230

290x870x230

290x870x230

290x870x230

290x870x230

290x870x230

339x1197x262

339x1197x262

Aspetto esteriore

Bianco neve

Munsell color

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

(8.0Y9.3/0.1) simile

Peso netto

kg

11,5

11

11

11,5

11,5

11,5

17

17

Circuito frigorifero/Scambiatore di calore

Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Tangentiale x 1

Motore

W

42

42

42

42

42

42

56

56

Metodo di avviamento

Diretto, in linea

Portata d’aria Raff.

m3h

PHi 342 Hi 300 Mi 270 Lo 216

PHi 510 Hi 480 Mi 360 Lo 300

PHi 510 Hi 480 Mi 360 Lo 300

PHi 660 Hi 600 Mi 480 Lo 420

PHi 720 Hi 660 Mi 540 Lo 480

PHi 720 Hi 660 Mi 540 Lo 480

PHi1260Hi1140Mi960Lo840

PHi1380Hi1260Mi1140Lo960

Portata d’aria Risc.

PHi 342 Hi 300 Mi 270 Lo 216

PHi 510 Hi 480 Mi 360 Lo 300

PHi 510 Hi 480 Mi 360 Lo 300

PHi 660 Hi 600 Mi 480 Lo 420

PHi 720 Hi 660 Mi 540 Lo 480

PHi 780 Hi 720 Mi 600 Lo 480

PHi1260Hi1140Mi960Lo840

PHi1380Hi1260Mi1140Lo960

Pressione statica

Pa

0

Ingresso aria di rinnovo

Non disponibile

Filtro aria e quantità

Filtro in rete di propilene x 2 (lavabile)

Assorbimento urti e vibrazioni

Antivibranti in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale; RC-EX3A opzionale

Kit telecomando: RCN-K-E2

Kit telecomando: RCN-K71-E2

Controllo temperatura ambiente

Termostato a controllo elettronico

Dispositivi di sicurezza

Protezione termica del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere

mm

(inch)

Lato liquido: ø6.35 (1/4”)

Lato liquido ø9.52 (3/8”)

Lato gas: ø9.52 (3/8”)

Lato gas ø12.7 (1/2”)

Lato gas ø15.88 (5/8”)

Metodo di giunzione

a cartella

Refrigerante

R410A

Scarico condensa

Collegabile con VP16

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori inclusi

Kit di montaggio

Modulo Wi-Fi

INWFIMHI001R000

75
