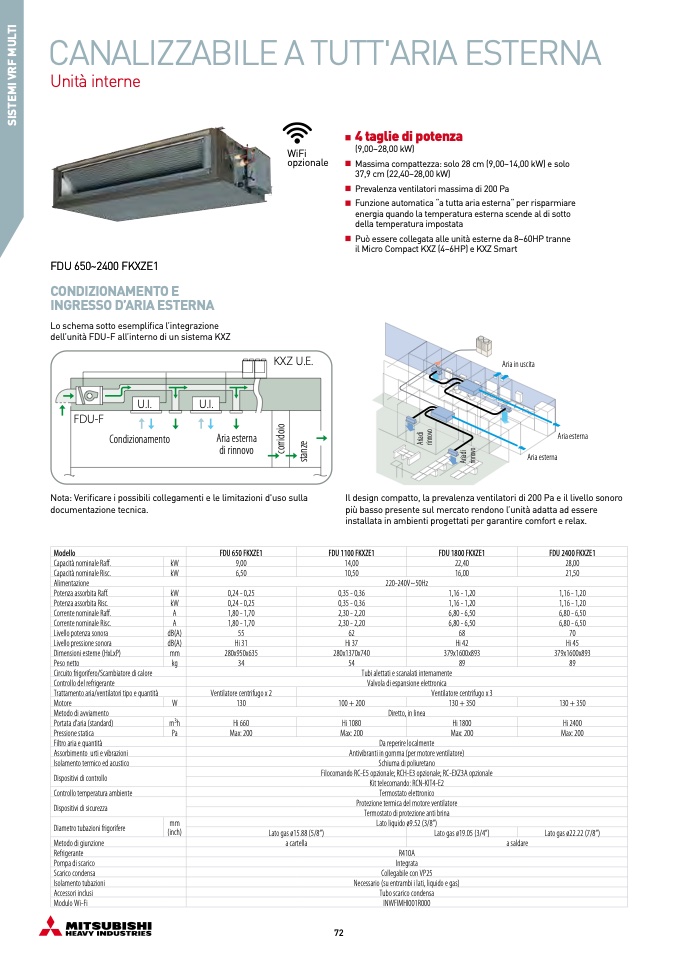

CANALIZZABILE A TUTT'ARIA ESTERNA

Unità interne

WiFi

opzionale

4 taglie di potenza

(9,00~28,00 kW)

Massima compattezza: solo 28 cm (9,00~14,00 kW) e solo

37,9 cm (22,40~28,00 kW)

Prevalenza ventilatori massima di 200 Pa

Funzione automatica “a tutta aria esterna“ per risparmiare

energia quando la temperatura esterna scende al di sotto

della temperatura impostata

Può essere collegata alle unità esterne da 8~60HP tranne

il Micro Compact KXZ (4~6HP) e KXZ Smart

Aria in uscita

Aria esterna

Aria esterna

Il design compatto, la prevalenza ventilatori di 200 Pa e il livello sonoro

più basso presente sul mercato rendono l’unità adatta ad essere

installata in ambienti progettati per garantire comfort e relax.

FDU 650~2400 FKXZE1

CONDIZIONAMENTO E

INGRESSO D’ARIA ESTERNA

Lo schema sotto esemplifica l’integrazione

dell’unità FDU-F all’interno di un sistema KXZ

KXZ U.E.

U.I.

U.I.

FDU-F

Condizionamento

Aria esterna

di rinnovo

Nota: Verificare i possibili collegamenti e le limitazioni d'uso sulla

documentazione tecnica.

Modello

FDU 650 FKXZE1

FDU 1100 FKXZE1

FDU 1800 FKXZE1

FDU 2400 FKXZE1

Capacità nominale Raff.

kW

9,00

14,00

22,40

28,00

Capacità nominale Risc.

kW

6,50

10,50

16,00

21,50

Alimentazione

220-240V~50Hz

Potenza assorbita Raff.

kW

0,24 - 0,25

0,35 - 0,36

1,16 - 1,20

1,16 - 1,20

Potenza assorbita Risc.

kW

0,24 - 0,25

0,35 - 0,36

1,16 - 1,20

1,16 - 1,20

Corrente nominale Raff.

A

1,80 - 1,70

2,30 - 2,20

6,80 - 6,50

6,80 - 6,50

Corrente nominale Risc.

A

1,80 - 1,70

2,30 - 2,20

6,80 - 6,50

6,80 - 6,50

Livello potenza sonora

dB(A)

55

62

68

70

Livello pressione sonora

dB(A)

Hi 31

Hi 37

Hi 42

Hi 45

Dimensioni esterne (HxLxP)

mm

280x950x635

280x1370x740

379x1600x893

379x1600x893

Peso netto

kg

34

54

89

89

Circuito frigorifero/Scambiatore di calore

Tubi alettati e scanalati internamente

Controllo del refrigerante

Valvola di espansione elettronica

Trattamento aria/ventilatori tipo e quantità

Ventilatore centrifugo x 2

Ventilatore centrifugo x 3

Motore

W

130

100 + 200

130 + 350

130 + 350

Metodo di avviamento

Diretto, in linea

Portata d’aria (standard)

m3h

Hi 660

Hi 1080

Hi 1800

Hi 2400

Pressione statica

Pa

Max: 200

Max: 200

Max: 200

Max: 200

Filtro aria e quantità

Da reperire localmente

Assorbimento urti e vibrazioni

Antivibranti in gomma (per motore ventilatore)

Isolamento termico ed acustico

Schiuma di poliuretano

Dispositivi di controllo

Filocomando RC-E5 opzionale; RCH-E3 opzionale; RC-EXZ3A opzionale

Kit telecomando: RCN-KIT4-E2

Controllo temperatura ambiente

Termostato elettronico

Dispositivi di sicurezza

Protezione termica del motore ventilatore

Termostato di protezione anti brina

Diametro tubazioni frigorifere

mm

(inch)

Lato liquido ø9.52 (3/8”)

Lato gas ø15.88 (5/8”)

Lato gas ø19.05 (3/4”)

Lato gas ø22.22 (7/8”)

Metodo di giunzione

a cartella

a saldare

Refrigerante

R410A

Pompa di scarico

Integrata

Scarico condensa

Collegabile con VP25

Isolamento tubazioni

Necessario (su entrambi i lati, liquido e gas)

Accessori inclusi

Tubo scarico condensa

Modulo Wi-Fi

INWFIMHI001R000
