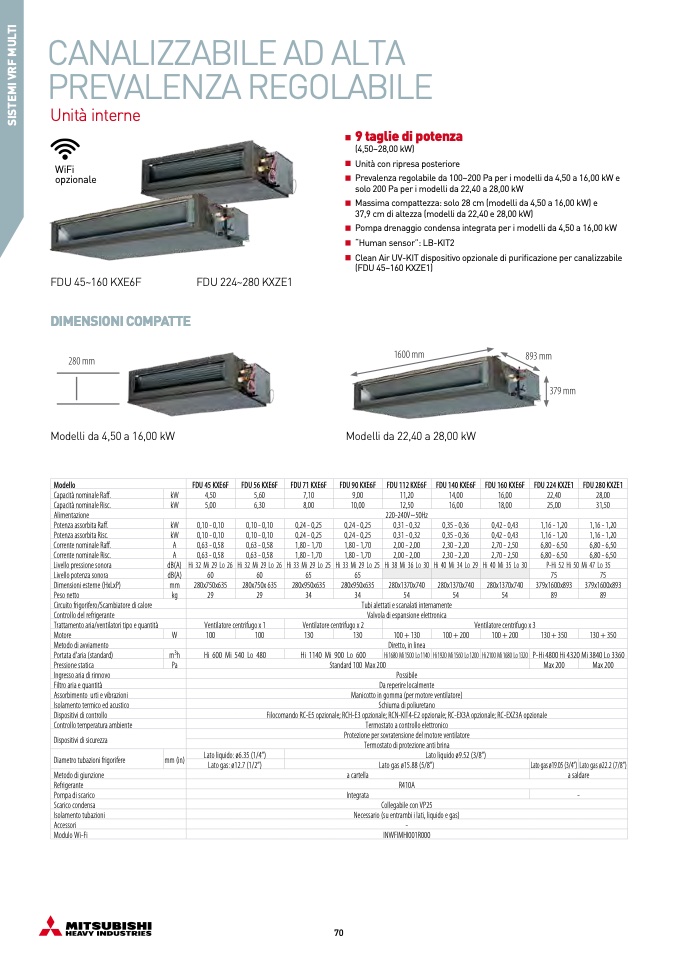

CANALIZZABILE AD ALTA
PREVALENZA REGOLABILE
Unità interne
WiFi
opzionale
FDU 45~160 KXE6F
DIMENSIONI COMPATTE
Modelli da 4,50 a 16,00 kW
FDU 224~280 KXZE1
9 taglie di potenza
(4,50~28,00 kW)
Unità con ripresa posteriore
Prevalenza regolabile da 100~200 Pa per i modelli da 4,50 a 16,00 kW e
solo 200 Pa per i modelli da 22,40 a 28,00 kW
Massima compattezza: solo 28 cm (modelli da 4,50 a 16,00 kW) e
37,9 cm di altezza (modelli da 22,40 e 28,00 kW)
Pompa drenaggio condensa integrata per i modelli da 4,50 a 16,00 kW
“Human sensor”: LB-KIT2
Clean Air UV-KIT dispositivo opzionale di purificazione per canalizzabile
(FDU 45~160 KXZE1)
Modelli da 22,40 a 28,00 kW
Modello
FDU 45 KXE6F
FDU 56 KXE6F
FDU 71 KXE6F
FDU 90 KXE6F
FDU 112 KXE6F
FDU 140 KXE6F
FDU 160 KXE6F
FDU 224 KXZE1
FDU 280 KXZE1
Capacità nominale Raff.
kW
4,50
5,60
7,10
9,00
11,20
14,00
16,00
22,40
28,00
Capacità nominale Risc.
kW
5,00
6,30
8,00
10,00
12,50
16,00
18,00
25,00
31,50
Alimentazione
220-240V~50Hz
Potenza assorbita Raff.
kW
0,10 - 0,10
0,10 - 0,10
0,24 - 0,25
0,24 - 0,25
0,31 - 0,32
0,35 - 0,36
0,42 - 0,43
1,16 - 1,20
1,16 - 1,20
Potenza assorbita Risc.
kW
0,10 - 0,10
0,10 - 0,10
0,24 - 0,25
0,24 - 0,25
0,31 - 0,32
0,35 - 0,36
0,42 - 0,43
1,16 - 1,20
1,16 - 1,20
Corrente nominale Raff.
A
0,63 - 0,58
0,63 - 0,58
1,80 - 1,70
1,80 - 1,70
2,00 - 2,00
2,30 - 2,20
2,70 - 2,50
6,80 - 6,50
6,80 - 6,50
Corrente nominale Risc.
A
0,63 - 0,58
0,63 - 0,58
1,80 - 1,70
1,80 - 1,70
2,00 - 2,00
2,30 - 2,20
2,70 - 2,50
6,80 - 6,50
6,80 - 6,50
Livello pressione sonora
dB(A)
Hi 32 Mi 29 Lo 26
Hi 32 Mi 29 Lo 26
Hi 33 Mi 29 Lo 25
Hi 33 Mi 29 Lo 25
Hi 38 Mi 36 Lo 30
Hi 40 Mi 34 Lo 29
Hi 40 Mi 35 Lo 30
P-Hi 52 Hi 50 Mi 47 Lo 35
Livello potenza sonora
dB(A)
60
60
65
65
75
75
Dimensioni esterne (HxLxP)
mm
280x750x635
280x750x 635
280x950x635
280x950x635
280x1370x740
280x1370x740
280x1370x740
379x1600x893
379x1600x893
Peso netto
kg
29
29
34
34
54
54
54
89
89
Circuito frigorifero/Scambiatore di calore
Tubi alettati e scanalati internamente
Controllo del refrigerante
Valvola di espansione elettronica
Trattamento aria/ventilatori tipo e quantità
Ventilatore centrifugo x 1
Ventilatore centrifugo x 2
Ventilatore centrifugo x 3
Motore
W
100
100
130
130
100 + 130
100 + 200
100 + 200
130 + 350
130 + 350
Metodo di avviamento
Diretto, in linea
Portata d’aria (standard)
m3h
Hi 600 Mi 540 Lo 480
Hi 1140 Mi 900 Lo 600
Hi1680 Mi1500 Lo1140
Hi1920 Mi1560 Lo1200
Hi2100 Mi1680 Lo1320
P-Hi 4800 Hi 4320 Mi 3840 Lo 3360
Pressione statica
Pa
Standard 100 Max 200
Max 200
Max 200
Ingresso aria di rinnovo
Possibile
Filtro aria e quantità
Da reperire localmente
Assorbimento urti e vibrazioni
Manicotto in gomma (per motore ventilatore)
Isolamento termico ed acustico
Schiuma di poliuretano
Dispositivi di controllo
Filocomando RC-E5 opzionale; RCH-E3 opzionale; RCN-KIT4-E2 opzionale; RC-EX3A opzionale; RC-EXZ3A opzionale
Controllo temperatura ambiente
Termostato a controllo elettronico
Dispositivi di sicurezza
Protezione per sovratensione del motore ventilatore
Termostato di protezione anti brina
Diametro tubazioni frigorifere
mm (in)
Lato liquido: ø6.35 (1/4”)
Lato liquido ø9.52 (3/8”)
Lato gas: ø12.7 (1/2”)
Lato gas ø15.88 (5/8”)
Lato gas ø19.05 (3/4”)
Lato gas ø22.2 (7/8”)
Metodo di giunzione
a cartella
a saldare
Refrigerante
R410A
Pompa di scarico
Integrata
-
Scarico condensa
Collegabile con VP25
Isolamento tubazioni
Necessario (su entrambi i lati, liquido e gas)
Accessori
-
Modulo Wi-Fi
INWFIMHI001R000
