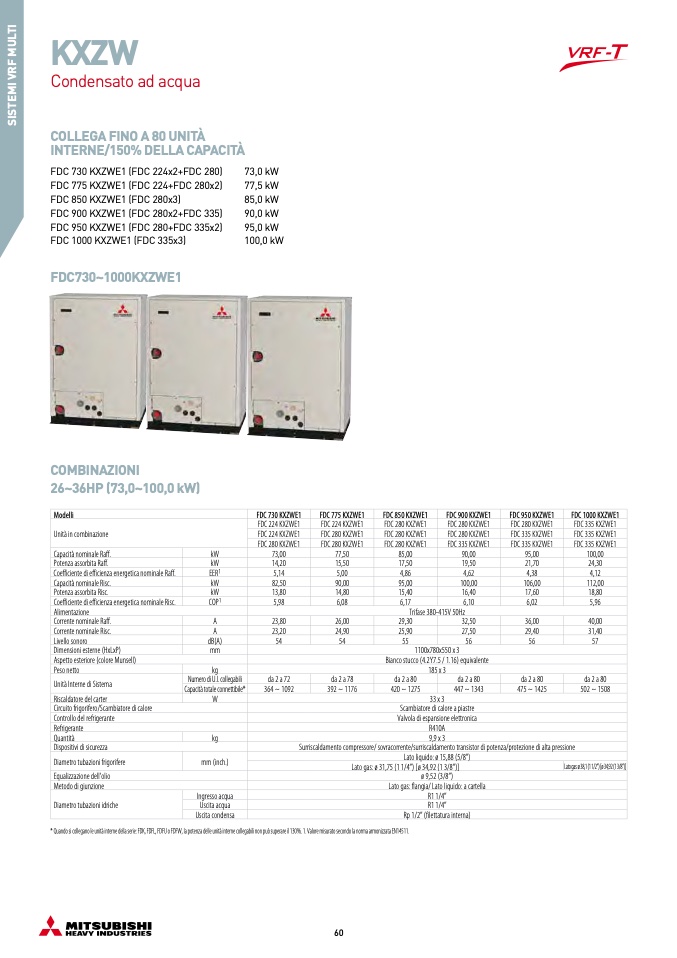

KXZW

Condensato ad acqua

COLLEGA FINO A 80 UNITÀ

INTERNE/150% DELLA CAPACIT

À

FDC 730 KXZWE1 (FDC 224x2+FDC 280)

FDC 775 KXZWE1 (FDC 224+FDC 280x2)

FDC 850 KXZWE1 (FDC 280x3)

FDC 900 KXZWE1 (FDC 280x2+FDC 335)

FDC 950 KXZWE1 (FDC 280+FDC 335x2)

FDC 1000 KXZWE1 (FDC 335x3)

FDC730~1000KXZWE1

73,0 kW

77,5 kW

85,0 kW

90,0 kW

95,0 kW

100,0 kW

COMBINAZIONI

26~36HP (73,0~100,0 kW)

Modelli

FDC 730 KXZWE1

FDC 775 KXZWE1

FDC 850 KXZWE1

FDC 900 KXZWE1

FDC 950 KXZWE1

FDC 1000 KXZWE1

Unità in combinazione

FDC 224 KXZWE1

FDC 224 KXZWE1

FDC 280 KXZWE1

FDC 280 KXZWE1

FDC 280 KXZWE1

FDC 335 KXZWE1

FDC 224 KXZWE1

FDC 280 KXZWE1

FDC 280 KXZWE1

FDC 280 KXZWE1

FDC 335 KXZWE1

FDC 335 KXZWE1

FDC 280 KXZWE1

FDC 280 KXZWE1

FDC 280 KXZWE1

FDC 335 KXZWE1

FDC 335 KXZWE1

FDC 335 KXZWE1

Capacità nominale Raff.

kW

73,00

77,50

85,00

90,00

95,00

100,00

Potenza assorbita Raff.

kW

14,20

15,50

17,50

19,50

21,70

24,30

Coefficiente di efficienza energetica nominale Raff.

EER1

5,14

5,00

4,86

4,62

4,38

4,12

Capacità nominale Risc.

kW

82,50

90,00

95,00

100,00

106,00

112,00

Potenza assorbita Risc.

kW

13,80

14,80

15,40

16,40

17,60

18,80

Coefficiente di efficienza energetica nominale Risc.

COP1

5,98

6,08

6,17

6,10

6,02

5,96

Alimentazione

Trifase 380-415V 50Hz

Corrente nominale Raff.

A

23,80

26,00

29,30

32,50

36,00

40,00

Corrente nominale Risc.

A

23,20

24,90

25,90

27,50

29,40

31,40

Livello sonoro

dB(A)

54

54

55

56

56

57

Dimensioni esterne (HxLxP)

mm

1100x780x550 x 3

Aspetto esteriore (colore Munsell)

Bianco stucco (4.2Y7.5 / 1.16) equivalente

Peso netto

kg

185 x 3

Unità Interne di Sistema

Numero di U.I. collegabili

da 2 a 72

da 2 a 78

da 2 a 80

da 2 a 80

da 2 a 80

da 2 a 80

Capacità totale connettibile*

364 ~ 1092

392 ~ 1176

420 ~ 1275

447 ~ 1343

475 ~ 1425

502 ~ 1508

Riscaldatore del carter

W

33 x 3

Circuito frigorifero/Scambiatore di calore

Scambiatore di calore a piastre

Controllo del refrigerante

Valvola di espansione elettronica

Refrigerante

R410A

Quantità

kg

9,9 x 3

Dispositivi di sicurezza

Surriscaldamento compressore/ sovracorrente/surriscaldamento transistor di potenza/protezione di alta pressione

Diametro tubazioni frigorifere

mm (inch.)

Lato liquido: ø 15,88 (5/8”)

Lato gas: ø 31,75 (1 1/4”) [ø 34,92 (1 3/8”)]

Latogas:ø38,1(11/2”)[ø34,92(13/8”)]

Equalizzazione dell’olio

ø 9,52 (3/8”)

Metodo di giunzione

Lato gas: flangia/ Lato liquido: a cartella

Diametro tubazioni idriche

Ingresso acqua

R1 1/4”

Uscita acqua

R1 1/4”

Uscita condensa

Rp 1/2” (filettatura interna)

* Quando si collegano le unità interne della serie: FDK, FDFL, FDFU o FDFW, la potenza delle unità interne collegabili non può superare il 130%. 1. Valore misurato secondo la norma armonizzata EN14511.
