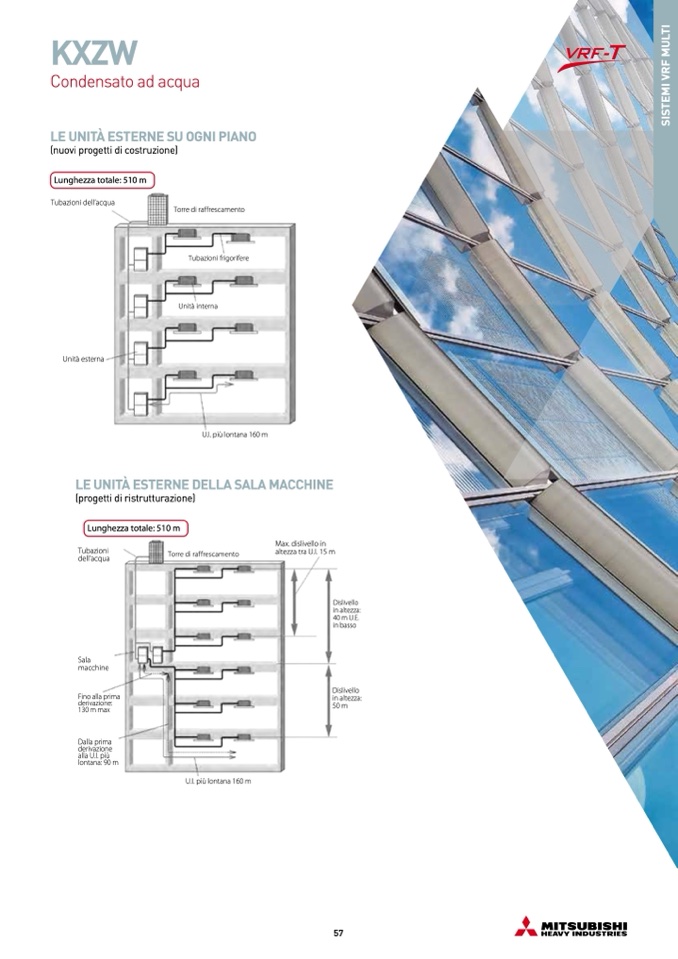

KXZW

Condensato ad acqua

LE UNITÀ ESTERNE SU OGNI PIANO

(nuovi progetti di costruzione)

Lunghezza totale: 510 m

Tubazioni dell’acqua

Torre di raffrescamento

Tubazioni frigorifere

Unità interna

U.I. più lontana 160 m

Unità esterna

LE UNITÀ ESTERNE DELLA SALA MACCHINE

(progetti di ristrutturazione)

Lunghezza totale: 510 m

Tubazioni

dell’acqua

Sala

macchine

Fino alla prima

derivazione:

130 m max

Dalla prima

derivazione

alla U.I. più

lontana: 90 m

Torre di raffrescamento

Max. dislivello in

altezza tra U.I. 15 m

Dislivello

in altezza:

40 m U.E.

in basso

Dislivello

in altezza:

50 m

U.I. più lontana 160 m
