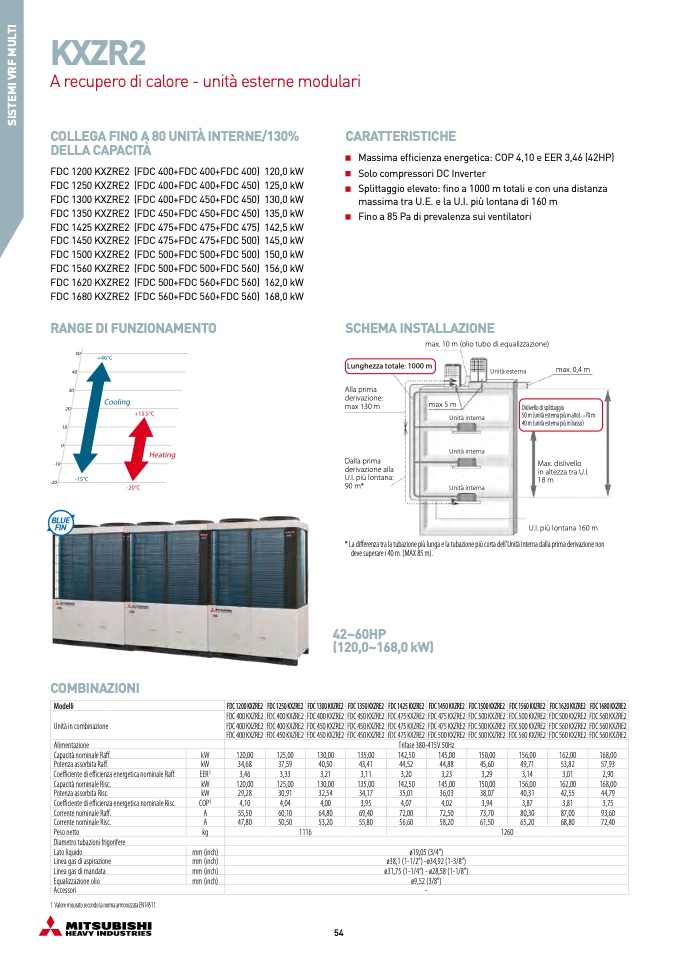

KXZR2

A recupero di calore - unità esterne modulari

COLLEGA FINO A 80 UNITÀ INTERNE/130%

DELLA CAPACITÀ

FDC 1200 KXZRE2 (FDC 400+FDC 400+FDC 400) 120,0 kW

FDC 1250 KXZRE2 (FDC 400+FDC 400+FDC 450) 125,0 kW

FDC 1300 KXZRE2 (FDC 400+FDC 450+FDC 450) 130,0 kW

FDC 1350 KXZRE2 (FDC 450+FDC 450+FDC 450) 135,0 kW

FDC 1425 KXZRE2 (FDC 475+FDC 475+FDC 475) 142,5 kW

FDC 1450 KXZRE2 (FDC 475+FDC 475+FDC 500) 145,0 kW

FDC 1500 KXZRE2 (FDC 500+FDC 500+FDC 500) 150,0 kW

FDC 1560 KXZRE2 (FDC 500+FDC 500+FDC 560) 156,0 kW

FDC 1620 KXZRE2 (FDC 500+FDC 560+FDC 560) 162,0 kW

FDC 1680 KXZRE2 (FDC 560+FDC 560+FDC 560) 168,0 kW

RANGE DI FUNZIONAMENTO

CARATTERISTICHE

Massima efficienza energetica: COP 4,10 e EER 3,46 (42HP)

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali e con una distanza

massima tra U.E. e la U.I. più lontana di 160 m

Fino a 85 Pa di prevalenza sui ventilatori

SCHEMA INSTALLAZIONE

max. 10 m (olio tubo di equalizzazione)

Lunghezza totale: 1000 m

Unità esterna

max. 0,4 m

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

70 m

40 m (unità esterna più in basso)

Max. dislivello

in altezza tra U.I.

18 m

U.I. più lontana 160 m

COMBINAZIONI

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non

deve superare i 40 m. (MAX 85 m).

42~60HP

(120,0~168,0 kW)

Modelli

FDC 1200 KXZRE2

FDC 1250 KXZRE2

FDC 1300 KXZRE2

FDC 1350 KXZRE2

FDC 1425 KXZRE2

FDC 1450 KXZRE2

FDC 1500 KXZRE2

FDC 1560 KXZRE2

FDC 1620 KXZRE2

FDC 1680 KXZRE2

Unità in combinazione

FDC 400 KXZRE2

FDC 400 KXZRE2 FDC 400 KXZRE2

FDC 450 KXZRE2 FDC 475 KXZRE2

FDC 475 KXZRE2

FDC 500 KXZRE2 FDC 500 KXZRE2

FDC 500 KXZRE2

FDC 560 KXZRE2

FDC 400 KXZRE2

FDC 400 KXZRE2

FDC 450 KXZRE2

FDC 450 KXZRE2

FDC 475 KXZRE2

FDC 475 KXZRE2

FDC 500 KXZRE2

FDC 500 KXZRE2

FDC 560 KXZRE2

FDC 560 KXZRE2

FDC 400 KXZRE2

FDC 450 KXZRE2

FDC 450 KXZRE2

FDC 450 KXZRE2

FDC 475 KXZRE2

FDC 500 KXZRE2

FDC 500 KXZRE2

FDC 560 KXZRE2

FDC 560 KXZRE2

FDC 560 KXZRE2

Alimentazione

Trifase 380-415V 50Hz

Capacità nominale Raff.

kW

120,00

125,00

130,00

135,00

142,50

145,00

150,00

156,00

162,00

168,00

Potenza assorbita Raff.

kW

34,68

37,59

40,50

43,41

44,52

44,88

45,60

49,71

53,82

57,93

Coefficiente di efficienza energetica nominale Raff.

EER1

3,46

3,33

3,21

3,11

3,20

3,23

3,29

3,14

3,01

2,90

Capacità nominale Risc.

kW

120,00

125,00

130,00

135,00

142,50

145,00

150,00

156,00

162,00

168,00

Potenza assorbita Risc.

kW

29,28

30,91

32,54

34,17

35,01

36,03

38,07

40,31

42,55

44,79

Coefficiente di efficienza energetica nominale Risc.

COP1

4,10

4,04

4,00

3,95

4,07

4,02

3,94

3,87

3,81

3,75

Corrente nominale Raff.

A

55,50

60,10

64,80

69,40

72,00

72,50

73,70

80,30

87,00

93,60

Corrente nominale Risc.

A

47,80

50,50

53,20

55,80

56,60

58,20

61,50

65,20

68,80

72,40

Peso netto

kg

1116

1260

Diametro tubazioni frigorifere

Lato liquido

mm (inch)

ø19,05 (3/4”)

Linea gas di aspirazione

mm (inch)

ø38,1 (1-1/2”) -ø34,92 (1-3/8”)

Linea gas di mandata

mm (inch)

ø31,75 (1-1/4”) - ø28,58 (1-1/8”)

Equalizzazione olio

mm (inch)

ø9,52 (3/8”)

Accessori

-

1. Valore misurato secondo la norma armonizzata EN14511.
