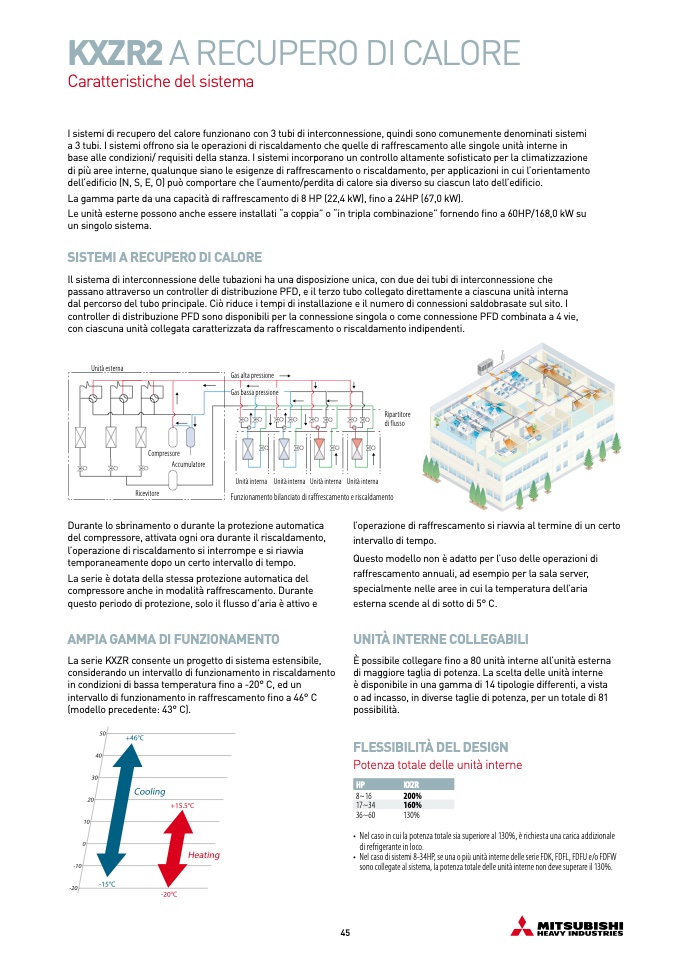

KXZR2 A RECUPERO DI CALORE
Caratteristiche del sistema
I sistemi di recupero del calore funzionano con 3 tubi di interconnessione, quindi sono comunemente denominati sistemi
a 3 tubi. I sistemi offrono sia le operazioni di riscaldamento che quelle di raffrescamento alle singole unità interne in
base alle condizioni/ requisiti della stanza. I sistemi incorporano un controllo altamente so
fisticato per la climatizzazione
di più aree interne, qualunque siano le esigenze di raffrescamento o riscaldamento, per applicazioni in cui l’orientamento
dell’edificio (N, S, E, O) può comportare che l’aumento/perdita di calore sia diverso su ciascun lato dell’edificio.
La gamma parte da una capacità di raffrescamento di 8 HP (22,4 kW),
fino a 24HP (67,0 kW).
Le unità esterne possono anche essere installati “a coppia” o “in tripla combinazione” fornendo fino a 60HP/168,0 kW su
un singolo sistema.
SISTEMI A RECUPERO DI CALORE
Il sistema di interconnessione delle tubazioni ha una disposizione unica, con due dei tubi di interconnessione che
passano attraverso un controller di distribuzione PFD, e il terzo tubo collegato direttamente a ciascuna unità interna
dal percorso del tubo principale. Ciò riduce i tempi di installazione e il numero di connessioni saldobrasate sul sito. I
controller di distribuzione PFD sono disponibili per la connessione singola o come connessione PFD combinata a 4 vie,
con ciascuna unità collegata caratterizzata da raffrescamento o riscaldamento indipendenti.
Unità esterna
Gas alta pressione
Gas bassa pressione
Unità interna
Funzionamento bilanciato di raffrescamento e riscaldamento
Ricevitore
Compressore
Accumulatore
Durante lo sbrinamento o durante la protezione automatica
del compressore, attivata ogni ora durante il riscaldamento,
l’operazione di riscaldamento si interrompe e si riavvia
temporaneamente dopo un certo intervallo di tempo.
La serie è dotata della stessa protezione automatica del
compressore anche in modalità raffrescamento. Durante
questo periodo di protezione, solo il flusso d’aria è attivo e
AMPIA GAMMA DI FUNZIONAMENTO
La serie KXZR consente un progetto di sistema estensibile,
considerando un intervallo di funzionamento in riscaldamento
in condizioni di bassa temperatura fino a -20° C, ed un
intervallo di funzionamento in raffrescamento fino a 46° C
(modello precedente: 43° C).
l’operazione di raffrescamento si riavvia al termine di un certo
intervallo di tempo.
Questo modello non è adatto per l’uso delle operazioni di
raffrescamento annuali, ad esempio per la sala server,
specialmente nelle aree in cui la temperatura dell’aria
esterna scende al di sotto di 5° C.
UNITÀ INTERNE COLLEGABILI
È possibile collegare fino a 80 unità interne all’unità esterna
di maggiore taglia di potenza. La scelta delle unità interne
è disponibile in una gamma di 14 tipologie differenti, a vista
o ad incasso, in diverse taglie di potenza, per un totale di 81
possibilità.
FLESSIBILITÀ DEL DESIGN
Potenza totale delle unità interne
HP
KXZR
8~16
200%
17~34
160%
36~60
130%
• Nel caso in cui la potenza totale sia superiore al 130%, è richiesta una carica addizionale
di refrigerante in loco.
• Nel caso di sistemi 8-34HP, se una o più unità interne delle serie FDK, FDFL, FDFU e/o FDFW
sono collegate al sistema, la potenza totale delle unità interne non deve superare il 130%.
Unità interna Unità interna Unità interna
45
Ripartitore
di flusso
