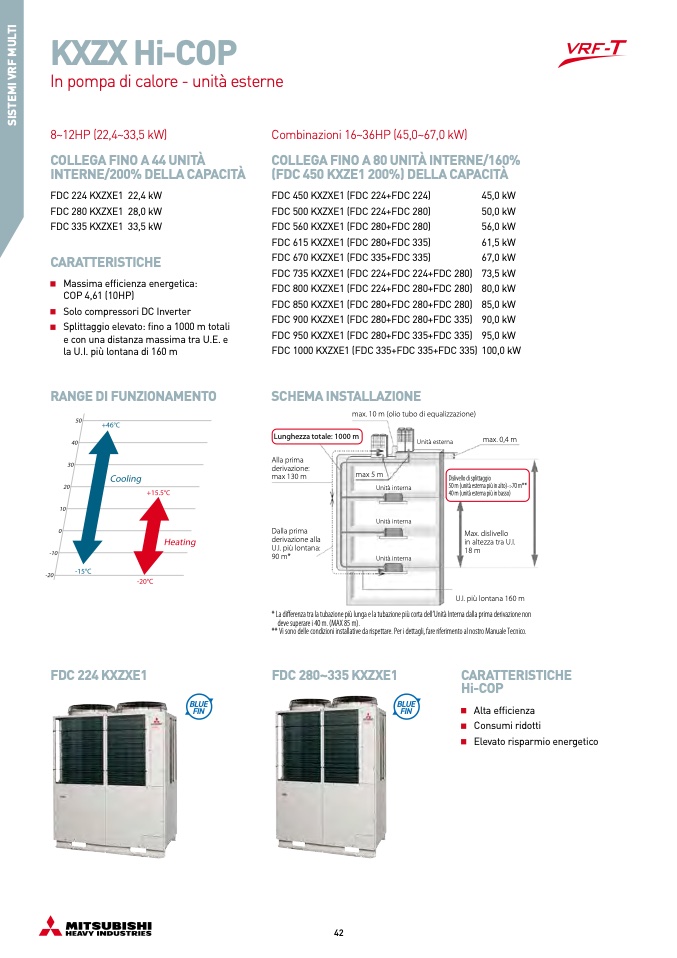

KXZX Hi-COP

In pompa di calore - unità esterne

8~12HP (22,4~33,5 kW)

COLLEGA FINO A 44 UNITÀ

INTERNE/200% DELLA CAPACIT

FDC 224 KXZXE1 22,4 kW

FDC 280 KXZXE1 28,0 kW

FDC 335 KXZXE1 33,5 kW

CARATTERISTICHE

Massima efficienza energetica:

COP 4,61 (10HP)

Solo compressori DC Inverter

Splittaggio elevato: fino a 1000 m totali

e con una distanza massima tra U.E. e

la U.I. più lontana di 160 m

RANGE DI FUNZIONAMENTO

Combinazioni 16~36HP (45,0~67,0 kW)

COLLEGA FINO A 80 UNITÀ INTERNE/160%

(FDC 450 KXZE1 200%) DELLA CAPACITÀ

FDC 450 KXZXE1 (FDC 224+FDC 224)

FDC 500 KXZXE1 (FDC 224+FDC 280)

FDC 560 KXZXE1 (FDC 280+FDC 280)

FDC 615 KXZXE1 (FDC 280+FDC 335)

FDC 670 KXZXE1 (FDC 335+FDC 335)

FDC 735 KXZXE1 (FDC 224+FDC 224+FDC 280)

FDC 800 KXZXE1 (FDC 224+FDC 280+FDC 280)

FDC 850 KXZXE1 (FDC 280+FDC 280+FDC 280)

FDC 900 KXZXE1 (FDC 280+FDC 280+FDC 335)

FDC 950 KXZXE1 (FDC 280+FDC 335+FDC 335)

FDC 1000 KXZXE1 (FDC 335+FDC 335+FDC 335)

SCHEMA INSTALLAZIONE

max. 10 m (olio tubo di equalizzazione)

45,0 kW

50,0 kW

56,0 kW

61,5 kW

67,0 kW

73,5 kW

80,0 kW

85,0 kW

90,0 kW

95,0 kW

100,0 kW

max. 0,4 m

Lunghezza totale: 1000 m

Unità esterna

Alla prima

derivazione:

max 130 m

Dalla prima

derivazione alla

U.I. più lontana:

90 m*

max 5 m

Unità interna

Unità interna

Unità interna

Dislivello di splittaggio

50 m (unità esterna più in alto)

–>

70 m**

40 m (unità esterna più in basso)

Max. dislivello

in altezza tra U.I.

18 m

U.I. più lontana 160 m

FDC 224 KXZXE1

FDC 280~335 KXZXE1

CARATTERISTICHE

Hi-COP

Alta efficienza

Consumi ridotti

Elevato risparmio energetico

* La differenza tra la tubazione più lunga e la tubazione più corta dell’Unità Interna dalla prima derivazione non

deve superare i 40 m. (MAX 85 m).

** Vi sono delle condizioni installative da rispettare. Per i dettagli, fare riferimento al nostro Manuale Tecnico.
