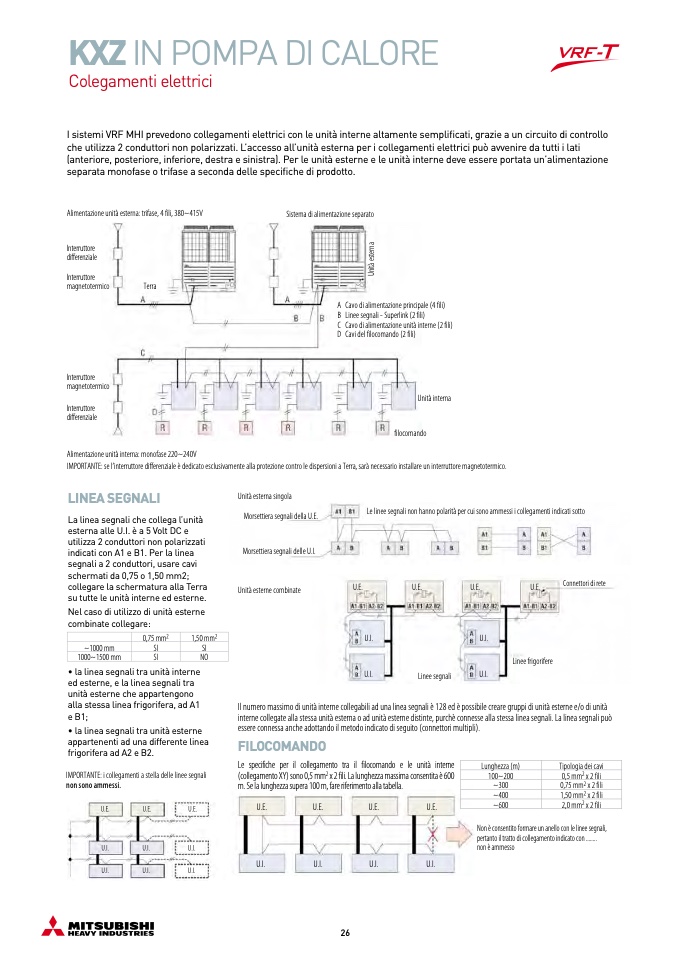

KXZ IN POMPA DI CALORE

Colegamenti elettrici

I sistemi VRF MHI prevedono collegamenti elettrici con le unità interne altamente semplificati, grazie a un circuito di controllo

che utilizza 2 conduttori non polarizzati. L’accesso all’unità esterna per i collegamenti elettrici può avvenire da tutti i lati

(anteriore, posteriore, inferiore, destra e sinistra). Per le unità esterne e le unità interne deve essere portata un’alimentazione

separata monofase o trifase a seconda delle specifiche di prodotto.

Alimentazione unità esterna: trifase, 4 fili, 380~415V

Sistema di alimentazione separato

A Cavo di alimentazione principale (4 fili)

B Linee segnali - Superlink (2 fili)

C Cavo di alimentazione unità interne (2 fili)

D Cavi del filocomando (2 fili)

Unità interna

filocomando

Interruttore

differenziale

Interruttore

magnetotermico

Interruttore

magnetotermico

Interruttore

differenziale

Terra

Alimentazione unità interna: monofase 220~240V

IMPORTANTE: se l’interruttore differenziale è dedicato esclusivamente alla protezione contro le dispersioni a Terra, sarà necessario installare un interruttore magnetotermico.

LINEA SEGNALI

La linea segnali che collega l’unità

esterna alle U.I. è a 5 Volt DC e

utilizza 2 conduttori non polarizzati

indicati con A1 e B1. Per la linea

segnali a 2 conduttori, usare cavi

schermati da 0,75 o 1,50 mm2;

collegare la schermatura alla Terra

su tutte le unità interne ed esterne.

Nel caso di utilizzo di unità esterne

combinate collegare:

• la linea segnali tra unità interne

ed esterne, e la linea segnali tra

unità esterne che appartengono

alla stessa linea frigorifera, ad A1

e B1;

• la linea segnali tra unità esterne

appartenenti ad una differente linea

frigorifera ad A2 e B2.

IMPORTANTE: i collegamenti a stella delle linee segnali

non sono ammessi.

U.E.

U.E.

U.E.

Unità esterna singola

Morsettiera segnali della U.E.

Morsettiera segnali delle U.I.

Unità esterne combinate

U.E.

Le linee segnali non hanno polarità per cui sono ammessi i collegamenti indicati sotto

U.I.

U.I.

U.I.

Linee segnali

U.I.

U.E.

Connettori di rete

Linee frigorifere

Il numero massimo di unità interne collegabili ad una linea segnali è 128 ed è possibile creare gruppi di unità esterne e/o di unità

interne collegate alla stessa unità esterna o ad unità esterne distinte, purchè connesse alla stessa linea segnali. La linea segnali può

essere connessa anche adottando il metodo indicato di seguito (connettori multipli).

FILOCOMANDO

Le specifiche per il collegamento tra il filocomando e le unità interne

(collegamento XY) sono 0,5 mm

2

x 2 fili. La lunghezza massima consentita è 600

m. Se la lunghezza supera 100 m, fare riferimento alla tabella.

U.E.

U.E.

0,75 mm2

1,50 mm2

~1000 mm

SI

SI

1000~1500 mm

SI

NO

Lunghezza (m)

Tipologia dei cavi

100~200

0,5 mm2 x 2 fili

~300

0,75 mm2 x 2 fili

~400

1,50 mm2 x 2 fili

~600

2,0 mm2 x 2 fili

U.I.

U.I.

U.I.

U.I.

U.I.

U.E.

U.E.

U.I.

U.I.

U.E.

U.E.

U.I.

U.I.

Non è consentito formare un anello con le linee segnali,

pertanto il tratto di collegamento indicato con ........

non è ammesso

U.I.
