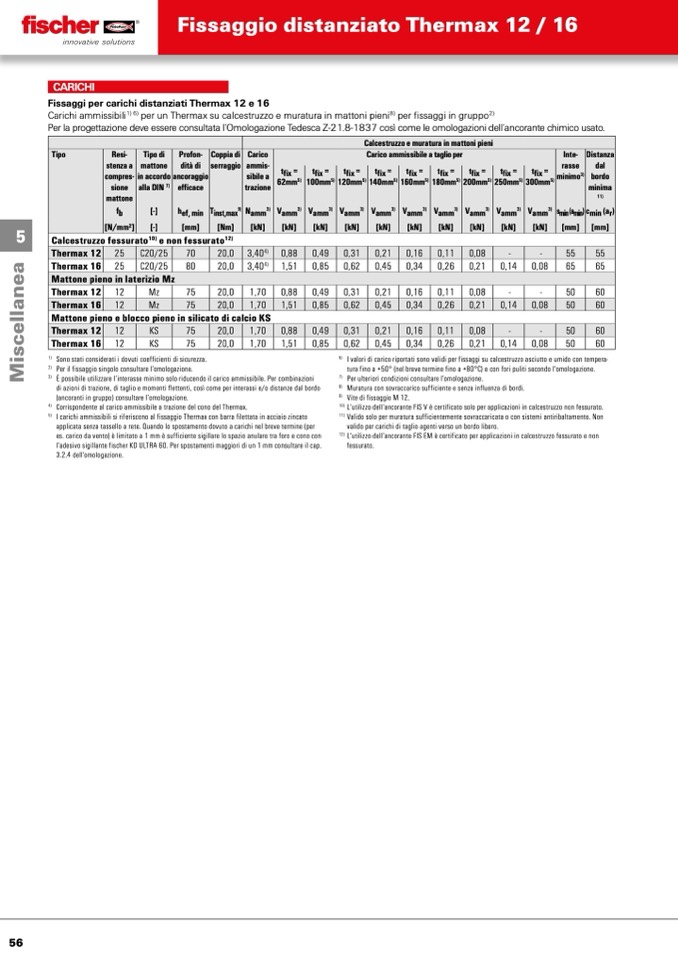

Fissaggio distanziato Thermax 12 / 16
CARICHI
Fissaggi per carichi distanziati Thermax 12 e 16
Carichi▪ammissibili
1)▪6)
▪per▪un▪Thermax▪su▪calcestruzzo▪e▪muratura▪in▪mattoni▪pieni
8)
▪per▪fissaggi▪in▪gruppo
2)
Per▪la▪progettazione▪deve▪essere▪consultata▪l‘Omologazione▪Tedesca▪Z-21.8-1837▪così▪come▪le▪omologazioni▪dell‘ancorante▪chimico▪usato.
Calcestruzzo e muratura in mattoni pieni
Tipo Resi-
stenza a
compres-
sione
mattone
Tipo di
mattone
in accordo
alla DIN
7)
Profon-
dità di
ancoraggio
efficace
Coppia di
serraggio
Carico
ammis-
sibile a
trazione
Carico ammissibile a taglio per Inte-
rasse
minimo
3)
Distanza
dal
bordo
minima
11)
tfix =
62mm
5)
tfix =
100mm
5)
tfix =
120mm
5)
tfix =
140mm
5)
tfix =
160mm
5)
tfix =
180mm
5)
tfix =
200mm
5)
tfix =
250mm
5)
tfix =
300mm
5)
fb [-]
hef, min Tinst,max
9)
Namm
3)
Vamm
3)
Vamm
3)
Vamm
3)
Vamm
3)
Vamm
3)
Vamm
3)
Vamm
3)
Vamm
3)
Vamm
3)
smin(amin) cmin (ar)
[N/mm2] [-]
[mm]
[Nm]
[kN] [kN] [kN]
[kN] [kN]
[kN] [kN]
[kN] [kN]
[kN] [mm] [mm]
Calcestruzzo fessurato
10)
e non fessurato
12)
Thermax 12
25
C20/25
70
20,0
3,40
4)
0,88
0,49
0,31
0,21
0,16
0,11
0,08
-
-
55
55
Thermax 16
25
C20/25
80
20,0
3,40
4)
1,51
0,85
0,62
0,45
0,34
0,26
0,21
0,14
0,08
65
65
Mattone pieno in laterizio Mz
Thermax 12
12
Mz
75
20,0
1,70
0,88
0,49
0,31
0,21
0,16
0,11
0,08
-
-
50
60
Thermax 16 12 Mz
75
20,0
1,70 1,51 0,85
0,62 0,45
0,34 0,26
0,21 0,14
0,08 50 60
Mattone pieno e blocco pieno in silicato di calcio KS
Thermax 12
12
KS
75
20,0
1,70
0,88
0,49
0,31
0,21
0,16
0,11
0,08
-
-
50
60
Thermax 16 12 KS
75
20,0
1,70 1,51 0,85
0,62 0,45
0,34 0,26
0,21 0,14
0,08 50 60
5
1)
Sono stati considerati i dovuti coefficienti di sicurezza.
2)
Per il fissaggio singolo consultare l’omologazione.
3)
È possibile utilizzare l’interasse minimo solo riducendo il carico ammissibile. Per combinazioni
di azioni di trazione, di taglio e momenti flettenti, così come per interassi e/o distanze dal bordo
(ancoranti in gruppo) consultare l’omologazione.
4)
Corrispondente al carico ammissibile a trazione del cono del Thermax.
5)
I carichi ammissibili si riferiscono al fissaggio Thermax con barra filettata in acciaio zincato
applicata senza tassello a rete. Quando lo spostamento dovuto a carichi nel breve termine (per
es. carico da vento) è limitato a 1 mm è sufficiente sigillare lo spazio anulare tra foro e cono con
l‘adesivo sigillante fischer KD ULTRA 60. Per spostamenti maggiori di un 1 mm consultare il cap.
3.2.4 dell’omologazione.
6)
I valori di carico riportati sono validi per fissaggi su calcestruzzo asciutto e umido con tempera-
tura fino a +50° (nel breve termine fino a +80°C) e con fori puliti secondo l‘omologazione.
7)
Per ulteriori condizioni consultare l’omologazione.
8)
Muratura con sovraccarico sufficiente e senza influenza di bordi.
9)
Vite di fissaggio M 12.
10)
L‘utilizzo dell‘ancorante FIS V è certificato solo per applicazioni in calcestruzzo non fessurato.
11)
Valido solo per muratura sufficientemente sovraccaricata o con sistemi antiribaltamento. Non
valido per carichi di taglio agenti verso un bordo libero.
12)
L‘utilizzo dell’ancorante FIS EM è certificato per applicazioni in calcestruzzo fessurato e non
fessurato.
