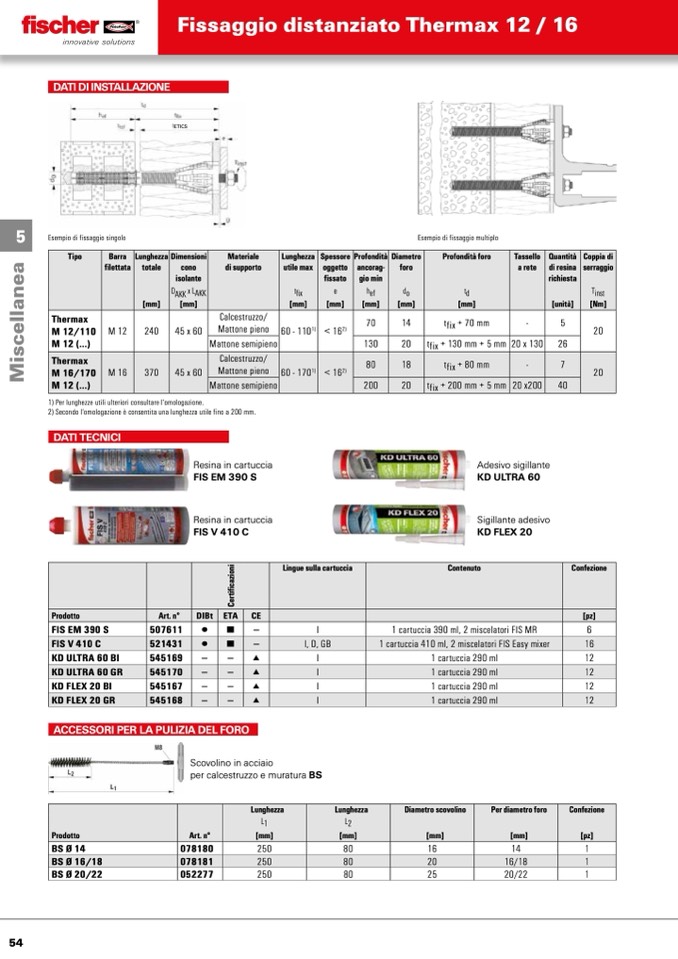

Fissaggio distanziato Thermax 12 / 16
DATI DI INSTALLAZIONE
ETICS
5
Esempio di fissaggio singolo
Esempio di fissaggio multiplo
Tipo Barra
filettata
Lunghezza
totale
Dimensioni
cono
isolante
Materiale
di supporto
Lunghezza
utile max
Spessore
oggetto
fissato
Profondità
ancorag-
gio min
Diametro
foro
Profondità foro Tassello
a rete
Quantità
di resina
richiesta
Coppia di
serraggio
D
AKK
x LAKK
tfix e hef do
td Tinst
[mm] [mm]
[mm] [mm] [mm] [mm]
[mm] [unità] [Nm]
Thermax
M 12/110
M 12 (...)
M 12 240 45 x 60
Calcestruzzo/
Mattone pieno 60 - 110
1)
< 16
2)
70 14
tfix + 70 mm - 5
20
Mattone semipieno 130 20
tfix + 130 mm + 5 mm 20 x 130 26
Thermax
M 16/170
M 12 (...)
M 16 370 45 x 60
Calcestruzzo/
Mattone pieno 60 - 170
1)
< 16
2)
80 18
tfix + 80 mm - 7
20
Mattone semipieno 200 20
tfix + 200 mm + 5 mm 20 x200 40
1) Per lunghezze utili ulteriori consultare l‘omologazione.
2) Secondo l‘omologazione è consentita una lunghezza utile fino a 200 mm.
DATI TECNICI
Resina▪in▪cartuccia▪▪
FIS EM 390 S
Resina▪in▪cartuccia▪▪
FIS V 410 C
Adesivo▪sigillante▪▪
KD ULTRA 60
Sigillante▪adesivo▪▪
KD FLEX 20
Lingue sulla cartuccia
Contenuto Confezione
Prodotto
Art. n°
DIBt ETA CE [pz]
FIS EM 390 S 507611
▯ ■ — I
1 cartuccia 390 ml, 2 miscelatori FIS MR 6
FIS V 410 C
521431
▯
■
—
I, D, GB
1 cartuccia 410 ml, 2 miscelatori FIS Easy mixer
16
KD ULTRA 60 BI
545169
—
—
▲
I
1 cartuccia 290 ml
12
KD ULTRA 60 GR
545170
—
—
▲
I
1 cartuccia 290 ml
12
KD FLEX 20 BI
545167
—
—
▲
I
1 cartuccia 290 ml
12
KD FLEX 20 GR
545168
—
—
▲ I
1 cartuccia 290 ml
12
ACCESSORI PER LA PULIZIA DEL FORO
Scovolino▪in▪acciaio▪▪
per▪calcestruzzo▪e▪muratura▪BS
Lunghezza Lunghezza Diametro scovolino
Per diametro foro Confezione
L1 L2
Prodotto Art. n°
[mm] [mm] [mm]
[mm] [pz]
BS Ø 14 078180
250 80 16
14 1
BS Ø 16/18
078181
250
80
20
16/18
1
BS Ø 20/22
052277
250
80
25
20/22
1
