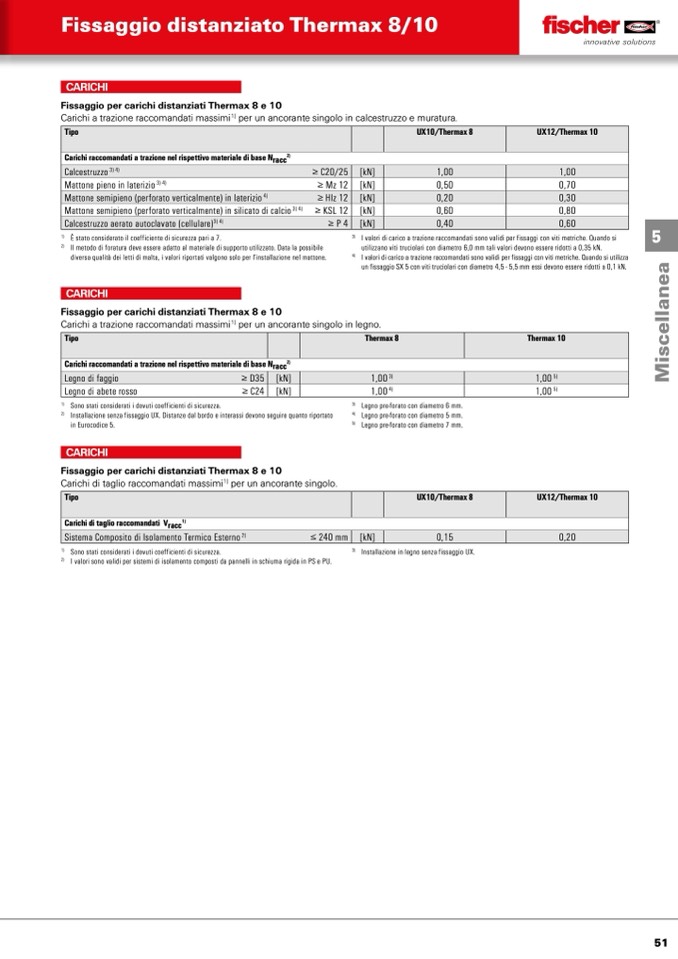

Fissaggio distanziato Thermax 8/10

CARICHI

Fissaggio per carichi distanziati Thermax 8 e 10

Carichi▪a▪trazione▪raccomandati▪massimi

1)

▪per▪un▪ancorante▪singolo▪in▪calcestruzzo▪e▪muratura.

Tipo UX10/Thermax 8 UX12/Thermax 10

Carichi raccomandati a trazione nel rispettivo materiale di base Nracc

2)

Calcestruzzo

3) 4)

≥ C20/25

[kN]

1,00

1,00

Mattone pieno in laterizio

3) 4)

≥ Mz 12 [kN] 0,50 0,70

Mattone semipieno (perforato verticalmente) in laterizio

4)

≥ Hlz 12

[kN]

0,20

0,30

Mattone semipieno (perforato verticalmente) in silicato di calcio

3) 4)

≥ KSL 12

[kN]

0,60

0,80

Calcestruzzo aerato autoclavato (cellulare)

3) 4)

≥P4 [kN] 0,40 0,60

1)

È stato considerato il coefficiente di sicurezza pari a 7.

2)

Il metodo di foratura deve essere adatto al materiale di supporto utilizzato. Data la possibile

diversa qualità dei letti di malta, i valori riportati valgono solo per l’installazione nel mattone.

CARICHI

Fissaggio per carichi distanziati Thermax 8 e 10

3)

I valori di carico a trazione raccomandati sono validi per fissaggi con viti metriche. Quando si

utilizzano viti truciolari con diametro 6,0 mm tali valori devono essere ridotti a 0,35 kN.

4)

I valori di carico a trazione raccomandati sono validi per fissaggi con viti metriche. Quando si utilizza

un fissaggio SX 5 con viti truciolari con diametro 4,5 - 5,5 mm essi devono essere ridotti a 0,1 kN.

Carichi▪a▪trazione▪raccomandati▪massimi

1)

▪per▪un▪ancorante▪singolo▪in▪legno.

Tipo Thermax 8 Thermax 10

Carichi raccomandati a trazione nel rispettivo materiale di base Nracc

2)

Legno di faggio

≥ D35

[kN]

1,00

3)

1,00

5)

Legno di abete rosso

≥ C24 [kN] 1,00

4)

1,00

5)

1)

Sono stati considerati i dovuti coefficienti di sicurezza.

2)

Installazione senza fissaggio UX. Distanze dal bordo e interassi devono seguire quanto riportato

in Eurocodice 5.

CARICHI

Fissaggio per carichi distanziati Thermax 8 e 10

Carichi▪di▪taglio▪raccomandati▪massimi

1)

▪per▪un▪ancorante▪singolo.

1)

Sono stati considerati i dovuti coefficienti di sicurezza.

2)

I valori sono validi per sistemi di isolamento composti da pannelli in schiuma rigida in PS e PU.

3)

Legno pre-forato con diametro 6 mm.

4)

Legno pre-forato con diametro 5 mm.

5)

Legno pre-forato con diametro 7 mm.

3)

Installazione in legno senza fissaggio UX.

Tipo UX10/Thermax 8 UX12/Thermax 10

Carichi di taglio raccomandati Vracc

1)

Sistema Composito di Isolamento Termico Esterno

2)

≤ 240 mm

[kN]

0,15

0,20
