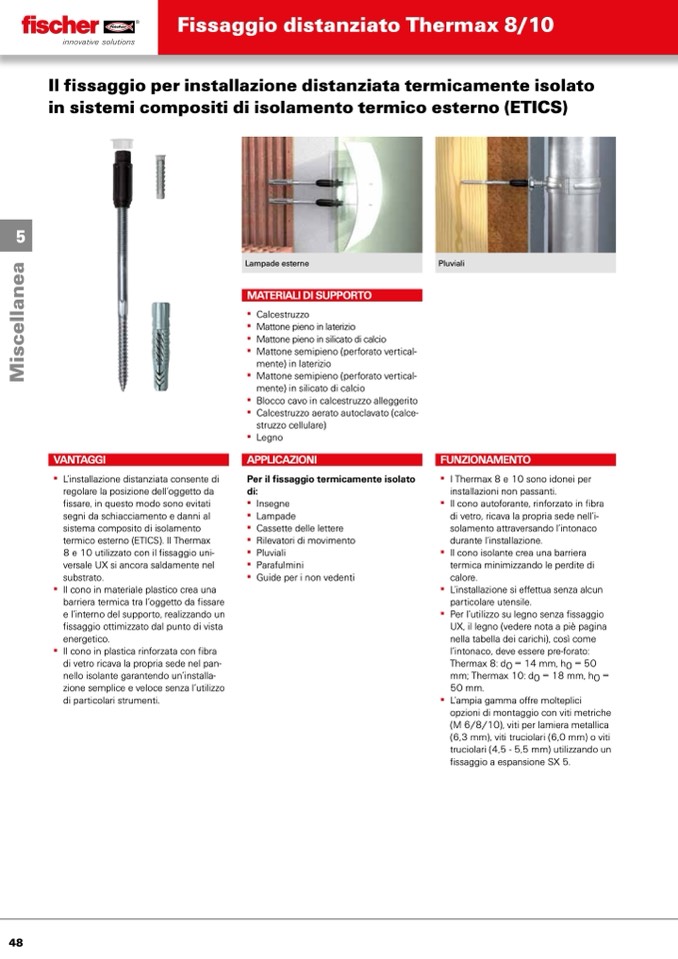

Fissaggio distanziato Thermax 8/10
5
Il fissaggio per installazione distanziata termicamente isolato
in sistemi compositi di isolamento termico esterno (ETICS)
Lampade esterne
MATERIALI DI SUPPORTO
▪▪ Calcestruzzo
▪▪ Mattone▪pieno▪in▪laterizio▪
▪▪ Mattone▪pieno▪in▪silicato▪di▪calcio
▪▪ Mattone▪semipieno▪(perforato▪vertical-
mente)▪in▪laterizio▪
▪▪ Mattone▪semipieno▪(perforato▪vertical-
mente)▪in▪silicato▪di▪calcio
▪▪ Blocco▪cavo▪in▪calcestruzzo▪alleggerito
▪▪ Calcestruzzo▪aerato▪autoclavato▪(calce-
struzzo▪cellulare)
▪▪ Legno
APPLICAZIONI
Per il fissaggio termicamente isolato
di:
▪▪ Insegne
▪▪ Lampade
▪▪ Cassette▪delle▪lettere
▪▪ Rilevatori▪di▪movimento
▪▪ Pluviali
▪▪ Parafulmini
▪▪ Guide▪per▪i▪non▪vedenti
Pluviali
VANTAGGI
▪▪ L’installazione▪distanziata▪consente▪di▪
regolare▪la▪posizione▪dell’oggetto▪da▪
fissare,▪in▪questo▪modo▪sono▪evitati▪
segni▪da▪schiacciamento▪e▪danni▪al▪
sistema▪composito▪di▪isolamento▪
termico▪esterno▪(ETICS).▪Il▪Thermax▪
8▪e▪10▪utilizzato▪con▪il▪fissaggio▪uni-
versale▪UX▪si▪ancora▪saldamente▪nel▪
substrato.
▪▪ Il▪cono▪in▪materiale▪plastico▪crea▪una▪
barriera▪termica▪tra▪l’oggetto▪da▪fissare▪
e▪l’interno▪del▪supporto,▪realizzando▪un▪
fissaggio▪ottimizzato▪dal▪punto▪di▪vista▪
energetico.
▪▪ Il▪cono▪in▪plastica▪rinforzata▪con▪fibra▪
di▪vetro▪ricava▪la▪propria▪sede▪nel▪pan-
nello▪isolante▪garantendo▪un’installa-
zione▪semplice▪e▪veloce▪senza▪l’utilizzo▪
di▪particolari▪strumenti.
FUNZIONAMENTO
▪▪
▪▪
▪▪
▪▪
▪▪
▪▪
I▪Thermax▪8▪e▪10▪sono▪idonei▪per▪
installazioni▪non▪passanti.
Il▪cono▪autoforante,▪rinforzato▪in▪fibra▪
di▪vetro,▪ricava▪la▪propria▪sede▪nell’i-
solamento▪attraversando▪l’intonaco▪
durante▪l’installazione.
Il▪cono▪isolante▪crea▪una▪barriera▪
termica▪minimizzando▪le▪perdite▪di▪
calore.
L’installazione▪si▪effettua▪senza▪alcun▪
particolare▪utensile.
Per▪l’utilizzo▪su▪legno▪senza▪fissaggio▪
UX,▪il▪legno▪(vedere▪nota▪a▪piè▪pagina▪
nella▪tabella▪dei▪carichi),▪così▪come▪
l’intonaco,▪deve▪essere▪pre-forato:▪
Thermax▪8:▪d0▪=▪14▪mm,▪h0▪=▪50▪
mm;▪Thermax▪10:▪d0▪=▪18▪mm,▪h0▪=▪
50▪mm.
L’ampia▪gamma▪offre▪molteplici▪
opzioni▪di▪montaggio▪con▪viti▪metriche▪
(M▪6/8/10),▪viti▪per▪lamiera▪metallica▪
(6,3▪mm),▪viti▪truciolari▪(6,0▪mm)▪o▪viti▪
truciolari▪(4,5▪-▪5,5▪mm)▪utilizzando▪un▪
fissaggio▪a▪espansione▪SX▪5.
