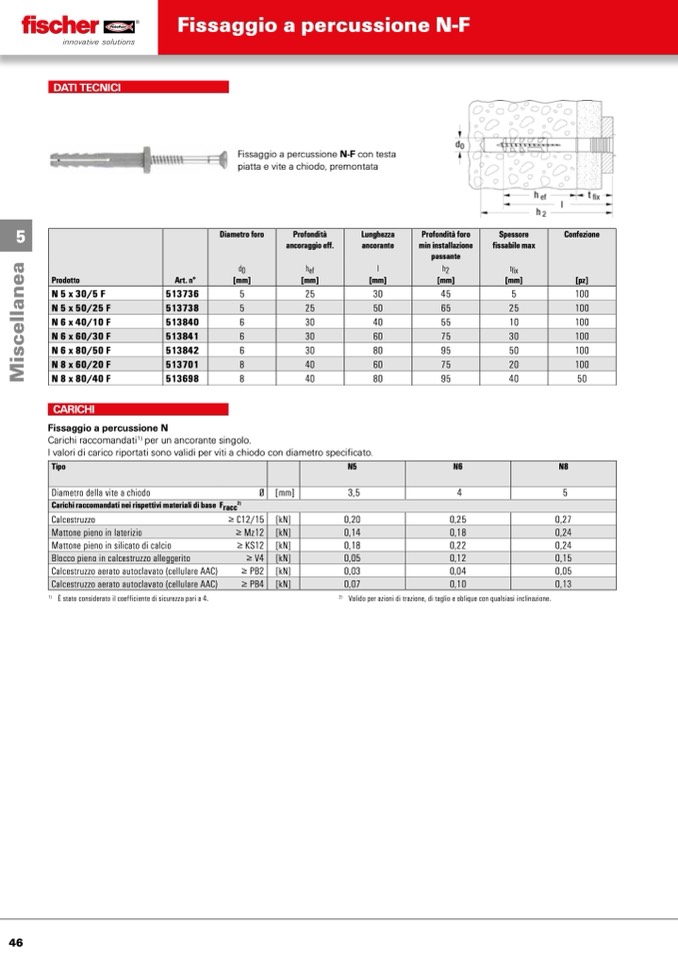

Fissaggio a percussione N-F

DATI TECNICI

5

Fissaggio▪a▪percussione▪N-F▪con▪testa▪▪

piatta▪e▪vite▪a▪chiodo,▪premontata

Diametro foro Profondità

ancoraggio eff.

Lunghezza

ancorante

Profondità foro

min installazione

passante

Spessore

fissabile max

Confezione

d0 hef l

h2 tfix

Prodotto Art. n° [mm] [mm] [mm]

[mm] [mm] [pz]

N 5 x 30/5 F 513736 5 25 30

45 5 100

N 5 x 50/25 F

513738

5

25

50

65

25

100

N 6 x 40/10 F

513840

6

30

40

55

10

100

N 6 x 60/30 F

513841

6

30

60

75

30

100

N 6 x 80/50 F

513842

6

30

80

95

50

100

N 8 x 60/20 F

513701

8

40

60

75

20

100

N 8 x 80/40 F

513698

8

40

80

95

40

50

CARICHI

Fissaggio a percussione N

Carichi▪raccomandati

1)

▪per▪un▪ancorante▪singolo.

I▪valori▪di▪carico▪riportati▪sono▪validi▪per▪viti▪a▪chiodo▪con▪diametro▪specificato.

1)

È stato considerato il coefficiente di sicurezza pari a 4.

2)

Valido per azioni di trazione, di taglio e oblique con qualsiasi inclinazione.

Tipo N5

N6 N8

Diametro della vite a chiodo

Ø

[mm]

3,5

4

5

Carichi raccomandati nei rispettivi materiali di base Fracc

2)

Calcestruzzo

≥ C12/15

[kN]

0,20

0,25

0,27

Mattone pieno in laterizio

≥ Mz12 [kN] 0,14

0,18

0,24

Mattone pieno in silicato di calcio

≥ KS12

[kN]

0,18

0,22

0,24

Blocco pieno in calcestruzzo alleggerito

≥ V4

[kN]

0,05

0,12

0,15

Calcestruzzo aerato autoclavato (cellulare AAC)

≥ PB2

[kN]

0,03

0,04

0,05

Calcestruzzo aerato autoclavato (cellulare AAC)

≥ PB4 [kN] 0,07

0,10

0,13
