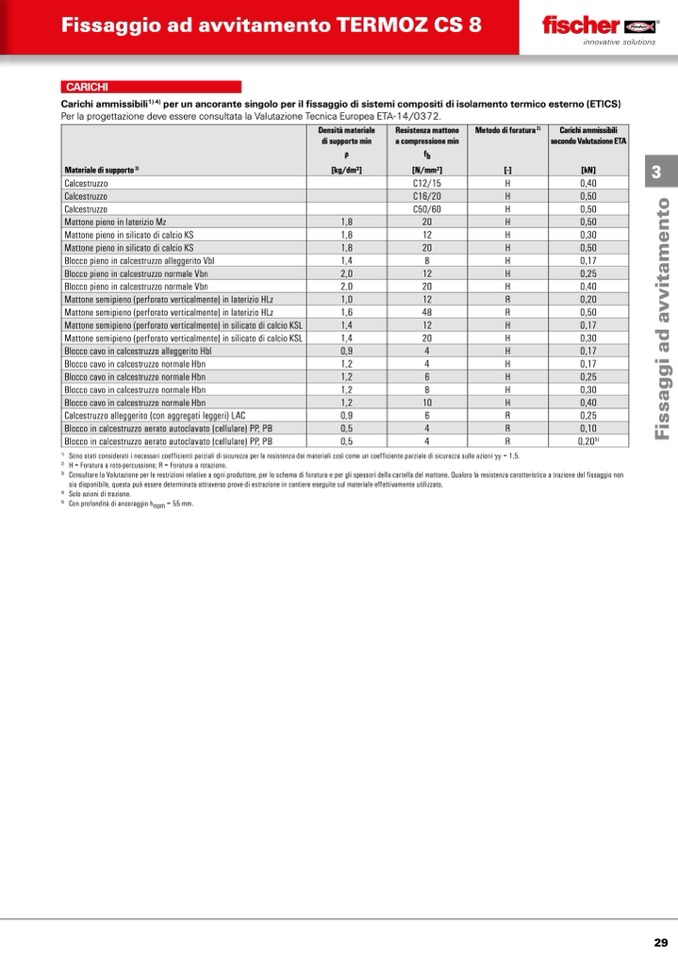

Fissaggio ad avvitamento TERMOZ CS 8

CARICHI

Carichi ammissibili

1) 4)

per un ancorante singolo per il fissaggio di sistemi compositi di isolamento termico esterno (ETICS)

Per▪la▪progettazione▪deve▪essere▪consultata▪la▪Valutazione▪Tecnica▪Europea▪ETA-14/0372.

Densità materiale

di supporto min

Resistenza mattone

a compressione min

Metodo di foratura

2)

Carichi ammissibili

secondo Valutazione ETA

ρ

fb

Materiale di supporto

3)

[kg/dm3]

[N/mm2] [-] [kN]

Calcestruzzo

C12/15

H

0,40

Calcestruzzo

C16/20

H

0,50

Calcestruzzo

C50/60

H

0,50

Mattone pieno in laterizio Mz 1,8

20 H 0,50

Mattone pieno in silicato di calcio KS

1,8

12

H

0,30

Mattone pieno in silicato di calcio KS

1,8

20

H

0,50

Blocco pieno in calcestruzzo alleggerito Vbl

1,4

8

H

0,17

Blocco pieno in calcestruzzo normale Vbn 2,0

12 H 0,25

Blocco pieno in calcestruzzo normale Vbn

2,0

20

H

0,40

Mattone semipieno (perforato verticalmente) in laterizio HLz 1,0

12 R 0,20

Mattone semipieno (perforato verticalmente) in laterizio HLz

1,6

48

R

0,50

Mattone semipieno (perforato verticalmente) in silicato di calcio KSL

1,4

12

H

0,17

Mattone semipieno (perforato verticalmente) in silicato di calcio KSL

1,4

20

H

0,30

Blocco cavo in calcestruzzo alleggerito Hbl

0,9

4 H 0,17

Blocco cavo in calcestruzzo normale Hbn

1,2

4

H

0,17

Blocco cavo in calcestruzzo normale Hbn 1,2

6 H 0,25

Blocco cavo in calcestruzzo normale Hbn

1,2

8

H

0,30

Blocco cavo in calcestruzzo normale Hbn

1,2

10

H

0,40

Calcestruzzo alleggerito (con aggregati leggeri) LAC

0,9

6

R

0,25

Blocco in calcestruzzo aerato autoclavato (cellulare) PP, PB

0,5

4

R

0,10

Blocco in calcestruzzo aerato autoclavato (cellulare) PP, PB

0,5

4

R

0,20

5)

1)

Sono stati considerati i necessari coefficienti parziali di sicurezza per la resistenza dei materiali così come un coefficiente parziale di sicurezza sulle azioni γF = 1,5.

2)

H = Foratura a roto-percussione; R = Foratura a rotazione.

3)

Consultare la Valutazione per le restrizioni relative a ogni produttore, per lo schema di foratura e per gli spessori della cartella del mattone. Qualora la resistenza caratteristica a trazione del fissaggio non

sia disponibile, questa può essere determinata attraverso prove di estrazione in cantiere eseguite sul materiale effettivamente utilizzato.

4)

Solo azioni di trazione.

5)

Con profondità di ancoraggio hnom = 55 mm.
