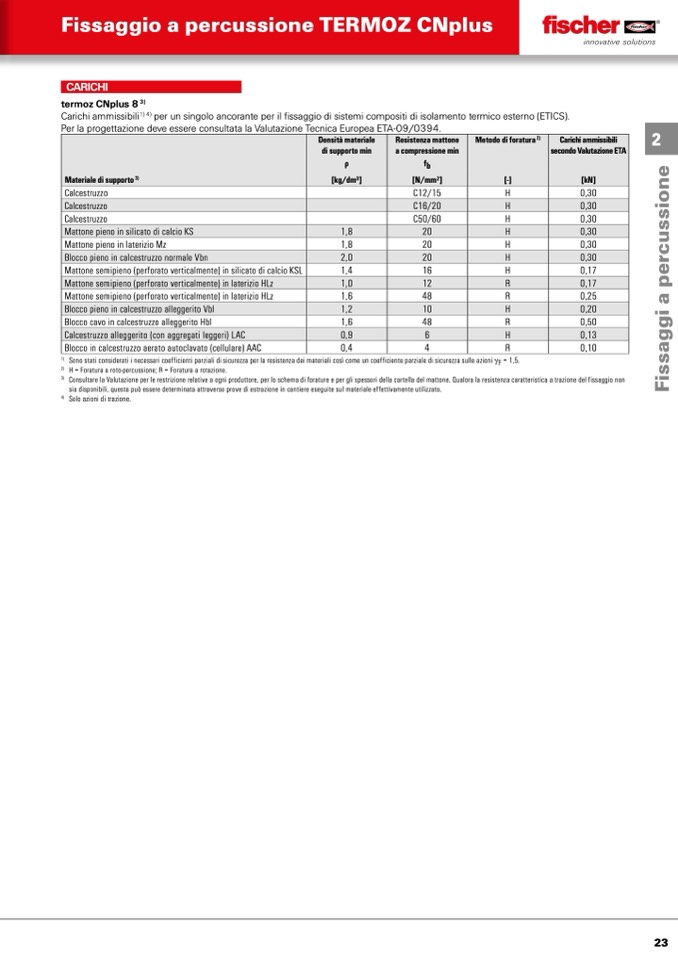

Fissaggio a percussione TERMOZ CNplus
CARICHI
termoz CNplus 8
3)
Carichi▪ammissibili
1)▪4)
▪per▪un▪singolo▪ancorante▪per▪il▪fissaggio▪di▪sistemi▪compositi▪di▪isolamento▪termico▪esterno▪(ETICS).
Per▪la▪progettazione▪deve▪essere▪consultata▪la▪Valutazione▪Tecnica▪Europea▪ETA-09/0394.
Densità materiale
di supporto min
Resistenza mattone
a compressione min
Metodo di foratura
2)
Carichi ammissibili
secondo Valutazione ETA
ρ
fb
Materiale di supporto
3)
[kg/dm3]
[N/mm2] [-] [kN]
Calcestruzzo
C12/15
H
0,30
Calcestruzzo
C16/20
H
0,30
Calcestruzzo
C50/60 H 0,30
Mattone pieno in silicato di calcio KS
1,8
20
H
0,30
Mattone pieno in laterizio Mz
1,8
20
H
0,30
Blocco pieno in calcestruzzo normale Vbn
2,0
20
H
0,30
Mattone semipieno (perforato verticalmente) in silicato di calcio KSL 1,4
16 H 0,17
Mattone semipieno (perforato verticalmente) in laterizio HLz
1,0
12
R
0,17
Mattone semipieno (perforato verticalmente) in laterizio HLz 1,6
48 R 0,25
Blocco pieno in calcestruzzo alleggerito Vbl
1,2
10
H
0,20
Blocco cavo in calcestruzzo alleggerito Hbl
1,6
48
R
0,50
Calcestruzzo alleggerito (con aggregati leggeri) LAC
0,9
6
H
0,13
Blocco in calcestruzzo aerato autoclavato (cellulare) AAC
0,4
4 R 0,10
1)
Sono stati considerati i necessari coefficienti parziali di sicurezza per la resistenza dei materiali così come un coefficiente parziale di sicurezza sulle azioni γF = 1,5.
2)
H = Foratura a roto-percussione; R = Foratura a rotazione.
3)
Consultare la Valutazione per le restrizione relative a ogni produttore, per lo schema di forature e per gli spessori della cartella del mattone. Qualora la resistenza caratteristica a trazione del fissaggio non
sia disponibili, questa può essere determinata attraverso prove di estrazione in cantiere eseguite sul materiale effettivamente utilizzato.
4)
Solo azioni di trazione.
