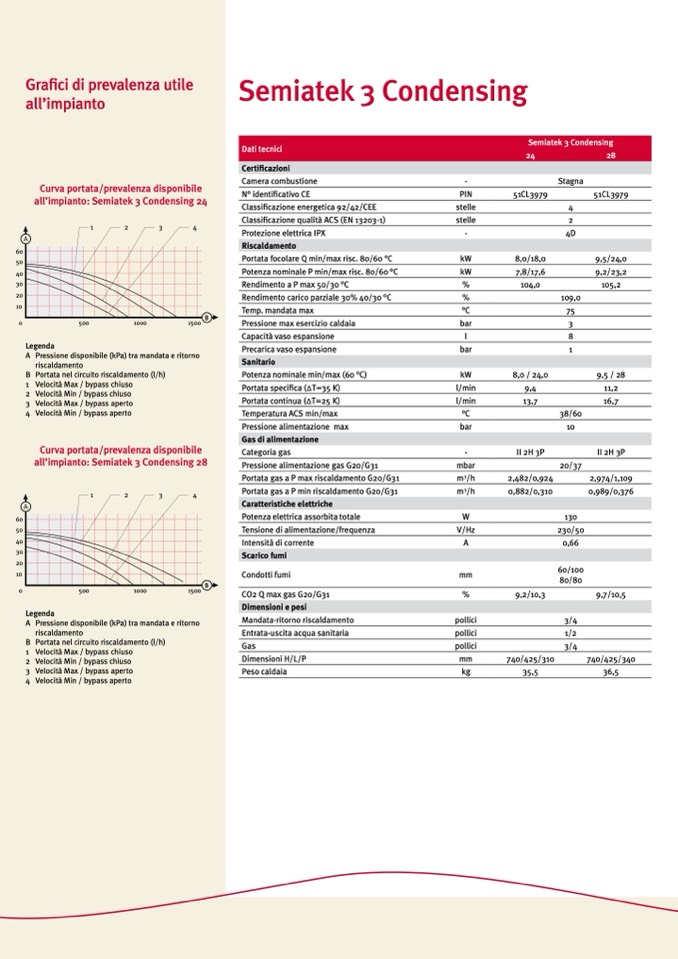

Grafici di prevalenza utile

all’impianto

Curva portata/prevalenza disponibile

all’impianto: Semiatek 3 Condensing 24

1

2

3

4

60

50

40

30

20

10

0

500

1000

1500

B

Legenda

A

B

1

2

3

4

Pressione disponibile (kPa) tra mandata e ritorno

riscaldamento

Portata nel circuito riscaldamento (l/h)

Velocità Max / bypass chiuso

Velocità Min / bypass chiuso

Velocità Max / bypass aperto

Velocità Min / bypass aperto

Curva portata/prevalenza disponibile

all’impianto: Semiatek 3 Condensing 28

1

2

3

4

60

50

40

30

20

10

0

500

1000

1500

B

Legenda

A Pressione disponibile (kPa) tra mandata e ritorno

riscaldamento

B Portata nel circuito riscaldamento (l/h)

1 Velocità Max / bypass chiuso

2 Velocità Min / bypass chiuso

3 Velocità Max / bypass aperto

4 Velocità Min / bypass aperto

Semiatek 3 Condensing

Dati tecnici

Semiatek 3 Condensing

24

28

Certificazioni

Camera combustione

-

N° identificativo CE

PIN

Classificazione energetica 92/42/CEE

stelle

Classificazione qualità ACS (EN 13203-1)

stelle

Protezione elettrica IPX

-

Riscaldamento

Portata focolare Q min/max risc. 80/60 °C

kW

Potenza nominale P min/max risc. 80/60 °C

kW

Rendimento a P max 50/30 °C

%

Rendimento carico parziale 30% 40/30 °C

%

Temp. mandata max

°C

Pressione max esercizio caldaia

bar

Capacità vaso espansione

l

Precarica vaso espansione

bar

Sanitario

Potenza nominale min/max (60 °C)

kW

Portata specifica (∆T=35 K)

l/min

Portata continua (∆T=25 K)

l/min

Temperatura ACS min/max

°C

Pressione alimentazione max

bar

Gas di alimentazione

Categoria gas

-

Pressione alimentazione gas G20/G31

mbar

Portata gas a P max riscaldamento G20/G31

m

3

/h

Portata gas a P min riscaldamento G20/G31

m

3

/h

Caratteristiche elettriche

Potenza elettrica assorbita totale

W

Tensione di alimentazione/frequenza

V/Hz

Intensità di corrente

A

Scarico fumi

Condotti fumi

mm

CO2 Q max gas G20/G31

%

Dimensioni e pesi

Mandata-ritorno riscaldamento

pollici

Entrata-uscita acqua sanitaria

pollici

Gas

pollici

Dimensioni H/L/P

mm

Peso caldaia

kg

51CL3979

8,0/18,0

7,8/17,6

104,0

8,0 / 24,0

9,4

13,7

II 2H 3P

2,482/0,924

0,882/0,310

9,2/10,3

740/425/310

35,5

Stagna

4

2

4D

109,0

75

3

8

1

38/60

10

20/37

130

230/50

0,66

60/100

80/80

3/4

1/2

3/4

51CL3979

9,5/24,0

9,2/23,2

105,2

9,5 / 28

11,2

16,7

II 2H 3P

2,974/1,109

0,989/0,376

9,7/10,5

740/425/340

36,5
