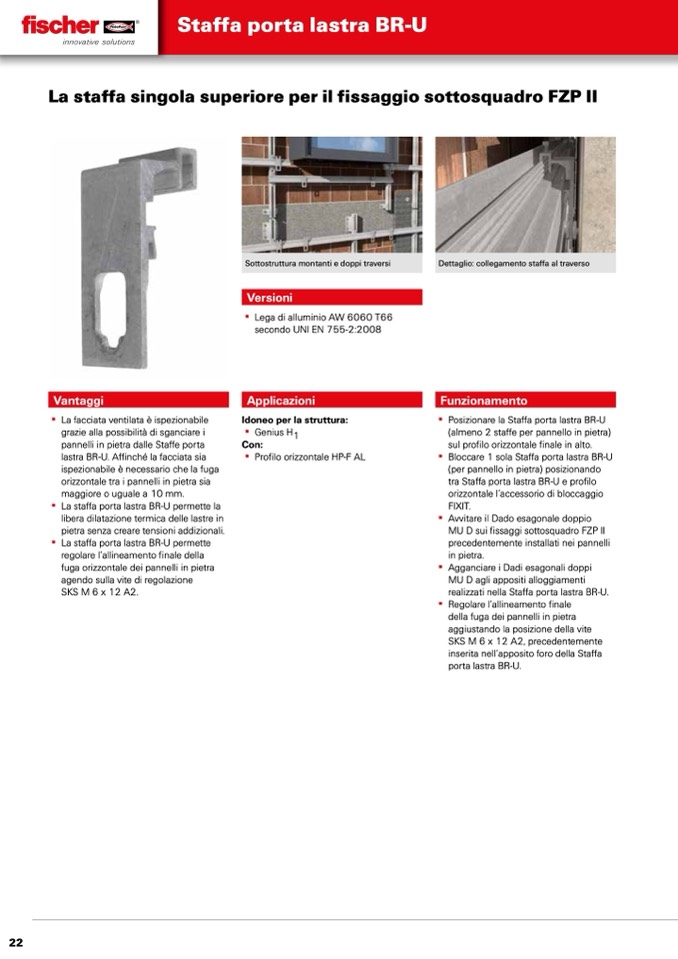

Staffffa porta lastra BR-U

La staffffa singola superiore per il fifissaggio sottosquadro FZP II

Vantaggi

▪▪ La▪facciata▪ventilata▪è▪ispezionabile▪

grazie▪alla▪possibilità▪di▪sganciare▪i▪

pannelli▪in▪pietra▪dalle▪Staffffe▪porta▪

lastra▪BR-U.▪Affiffinché▪la▪facciata▪sia▪

ispezionabile▪è▪necessario▪che▪la▪fuga▪

orizzontale▪tra▪i▪pannelli▪in▪pietra▪sia▪

maggiore▪o▪uguale▪a▪10▪mm.

▪▪ La▪staffffa▪porta▪lastra▪BR-U▪permette▪la▪

libera▪dilatazione▪termica▪delle▪lastre▪in▪

pietra▪senza▪creare▪tensioni▪addizionali.

▪▪ La▪staffffa▪porta▪lastra▪BR-U▪permette▪

regolare▪l’allineamento▪fifinale▪della▪

fuga▪orizzontale▪dei▪pannelli▪in▪pietra▪

agendo▪sulla▪vite▪di▪regolazione▪

SKS M 6 x 12 A2.

Sottostruttura montanti e doppi traversi

Versioni

▪▪ Lega▪di▪alluminio▪AW▪6060▪T66▪

secondo▪UNI▪EN▪755-2:2008

Applicazioni

Idoneo per la struttura:

▪▪ Genius▪H1

Con:

▪▪ Profifilo▪orizzontale▪HP-F▪AL

Dettaglio: collegamento staffffa al traverso

Funzionamento

▪▪

▪▪

▪▪

▪▪

▪▪

Posizionare▪la▪Staffffa▪porta▪lastra▪BR-U▪

(almeno▪2▪staffffe▪per▪pannello▪in▪pietra)▪

sul▪profifilo▪orizzontale▪fifinale▪in▪alto.

Bloccare▪1▪sola▪Staffffa▪porta▪lastra▪BR-U▪

(per▪pannello▪in▪pietra)▪posizionando▪

tra▪Staffffa▪porta▪lastra▪BR-U▪e▪profifilo▪

orizzontale▪l’accessorio▪di▪bloccaggio▪

FIXIT.

Avvitare▪il▪Dado▪esagonale▪doppio▪

MU D▪sui▪fifissaggi▪sottosquadro▪FZP▪II▪

precedentemente▪installati▪nei▪pannelli▪

in▪pietra.

Agganciare▪i▪Dadi▪esagonali▪doppi▪

MU D▪agli▪appositi▪alloggiamenti▪

realizzati▪nella▪Staffffa▪porta▪lastra▪BR-U.

Regolare▪l’allineamento▪fifinale▪

della▪fuga▪dei▪pannelli▪in▪pietra▪

aggiustando▪la▪posizione▪della▪vite▪

SKS M 6 x 12 A2,▪precedentemente▪

inserita▪nell’apposito▪foro▪della▪Staffffa▪

porta▪lastra▪BR-U.
