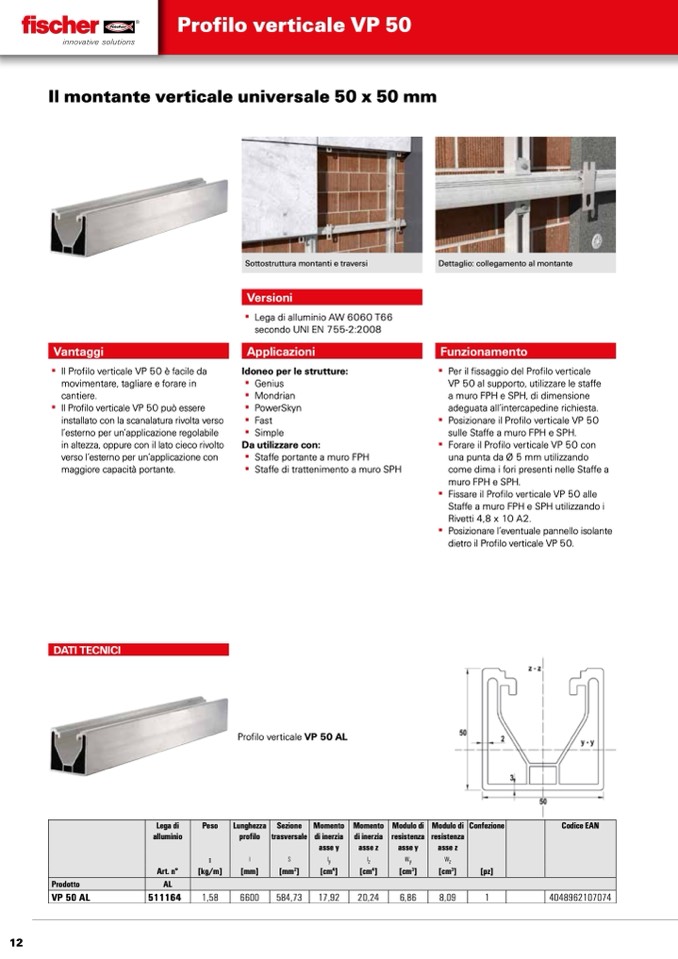

Profifilo verticale VP 50

Il montante verticale universale 50 x 50 mm

Vantaggi

▪▪ Il▪Profifilo▪verticale▪VP 50▪è▪facile▪da▪

movimentare,▪tagliare▪e▪forare▪in▪

cantiere.

▪▪ Il▪Profifilo▪verticale▪VP 50▪può▪essere▪

installato▪con▪la▪scanalatura▪rivolta▪verso▪

l’esterno▪per▪un’applicazione▪regolabile▪

in▪altezza,▪oppure▪con▪il▪lato▪cieco▪rivolto▪

verso▪l’esterno▪per▪un’applicazione▪con▪

maggiore▪capacità▪portante.

Sottostruttura montanti e traversi

Versioni

▪▪ Lega▪di▪alluminio▪AW▪6060▪T66▪

secondo▪UNI▪EN▪755-2:2008

Applicazioni

Idoneo per le strutture:

▪▪ Genius

▪▪ Mondrian

▪▪ PowerSkyn

▪▪ Fast

▪▪ Simple

Da utilizzare con:

▪▪ Staffffe▪portante▪a▪muro▪FPH

▪▪ Staffffe▪di▪trattenimento▪a▪muro▪SPH

Dettaglio: collegamento al montante

Funzionamento

▪▪ Per▪il▪fifissaggio▪del▪Profifilo▪verticale▪

VP 50▪al▪supporto,▪utilizzare▪le▪staffffe▪

a▪muro▪FPH▪e▪SPH,▪di▪dimensione▪

adeguata▪all’intercapedine▪richiesta.

▪▪ Posizionare▪il▪Profifilo▪verticale▪VP 50▪

sulle▪Staffffe▪a▪muro▪FPH▪e▪SPH.

▪▪ Forare▪il▪Profifilo▪verticale▪VP 50▪con▪

una▪punta▪da▪Ø 5 mm▪utilizzando▪

come▪dima▪i▪fori▪presenti▪nelle▪Staffffe▪a▪

muro▪FPH▪e▪SPH.

▪▪ Fissare▪il▪Profifilo▪verticale▪VP 50▪alle▪

Staffffe▪a▪muro▪FPH▪e▪SPH▪utilizzando▪i▪

Rivetti▪4,8 x 10 A2.

▪▪ Posizionare▪l’eventuale▪pannello▪isolante▪

dietro▪il▪Profifilo▪verticale▪VP 50.

DATI TECNICI

Profifilo▪verticale▪VP 50 AL

Lega di

alluminio

Peso

Lunghezza

profifilo

Sezione

trasversale

Momento

di inerzia

asse y

Momento

di inerzia

asse z

Modulo di

resistenza

asse y

Modulo di

resistenza

asse z

Confezione Codice EAN

g

l S

Iy Iz Wy

Wz

Art.n°

[kg/m]

[mm]

[mm

2

]

[cm

4

]

[cm

4

]

[cm

3

]

[cm

3

]

[pz]

Prodotto

AL

VP 50 AL

511164 1,58 6600 584,73 17,92 20,24 6,86 8,09

1

4048962107074

12
