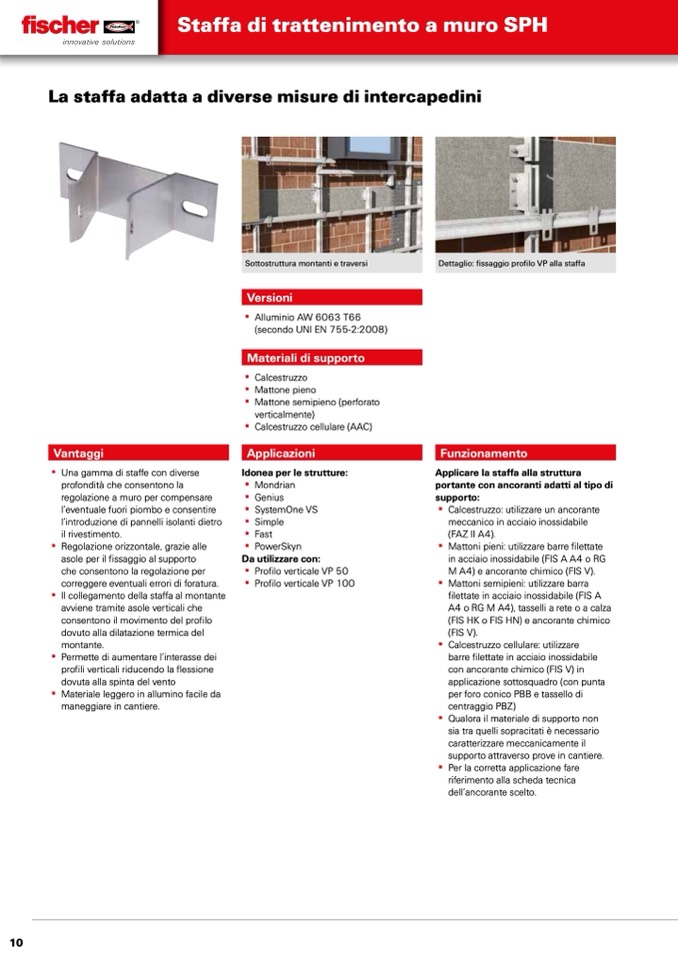

Staffffa di trattenimento a muro SPH

La staffffa adatta a diverse misure di intercapedini

Sottostruttura montanti e traversi

Versioni

▪▪ Alluminio▪AW▪6063▪T66▪

(secondo▪UNI▪EN▪755-2:2008)

Materiali di supporto

▪▪ Calcestruzzo

▪▪ Mattone▪pieno▪

▪▪ Mattone▪semipieno▪(perforato▪

verticalmente)

▪▪ Calcestruzzo▪cellulare▪(AAC)

Applicazioni

Idonea per le strutture:

▪▪ Mondrian

▪▪ Genius

▪▪ SystemOne▪VS

▪▪ Simple

▪▪ Fast

▪▪ PowerSkyn

Da utilizzare con:

▪▪ Profifilo▪verticale▪VP▪50

▪▪ Profifilo▪verticale▪VP▪100

Dettaglio: fifissaggio profifilo VP alla staffffa

Vantaggi

▪▪ Una▪gamma▪di▪staffffe▪con▪diverse▪

profondità▪che▪consentono▪la▪

regolazione▪a▪muro▪per▪compensare▪

l’eventuale▪fuori▪piombo▪e▪consentire▪

l’introduzione▪di▪pannelli▪isolanti▪dietro▪

il▪rivestimento.▪

▪▪ Regolazione▪orizzontale,▪grazie▪alle▪

asole▪per▪il▪fifissaggio▪al▪supporto▪

che▪consentono▪la▪regolazione▪per▪

correggere▪eventuali▪errori▪di▪foratura.

▪▪ Il▪collegamento▪della▪staffffa▪al▪montante▪

avviene▪tramite▪asole▪verticali▪che▪

consentono▪il▪movimento▪del▪profifilo▪

dovuto▪alla▪dilatazione▪termica▪del▪

montante.▪

▪▪ Permette▪di▪aumentare▪l’interasse▪dei▪

profifili▪verticali▪riducendo▪la▪flflessione▪

dovuta▪alla▪spinta▪del▪vento▪

▪▪ Materiale▪leggero▪in▪allumino▪facile▪da▪

maneggiare▪in▪cantiere.

Funzionamento

Applicare la staffffa alla struttura

portante con ancoranti adatti al tipo di

supporto:

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Calcestruzzo:▪utilizzare▪un▪ancorante▪

meccanico▪in▪acciaio▪inossidabile▪▪

(FAZ▪II▪A4).

Mattoni▪pieni:▪utilizzare▪barre▪fifilettate▪

in▪acciaio▪inossidabile▪(FIS▪A▪A4▪o▪RG▪

M▪A4)▪e▪ancorante▪chimico▪(FIS▪V).

Mattoni▪semipieni:▪utilizzare▪barra▪

fifilettate▪in▪acciaio▪inossidabile▪(FIS▪A▪

A4▪o▪RG▪M▪A4),▪tasselli▪a▪rete▪o▪a▪calza▪

(FIS▪HK▪o▪FIS▪HN)▪e▪ancorante▪chimico▪

(FIS▪V).

Calcestruzzo▪cellulare:▪utilizzare▪

barre▪fifilettate▪in▪acciaio▪inossidabile▪

con▪ancorante▪chimico▪(FIS▪V)▪in▪

applicazione▪sottosquadro▪(con▪punta▪

per▪foro▪conico▪PBB▪e▪tassello▪di▪

centraggio▪PBZ)

Qualora▪il▪materiale▪di▪supporto▪non▪

sia▪tra▪quelli▪sopracitati▪è▪necessario▪

caratterizzare▪meccanicamente▪il▪

supporto▪attraverso▪prove▪in▪cantiere.

Per▪la▪corretta▪applicazione▪fare▪

riferimento▪alla▪scheda▪tecnica▪

dell’ancorante▪scelto.
