BASI LAVABO H. 35 1 CASSETTO
VARIANTE: CON LAVABO IN APPOGGIO CX-DX-SX
N.B.: VERIFICARE IL POSIZIONAMENTO DELLO SCARICO DEL LAVABO
WASHBASIN BASE W/1 DRAWER H. 35
VARIANT: WITH SIT-ON BASIN CX-R-L
N.B.: CHECK POSITION OF WASHBASIN DRAIN
VISTA LAT. PROF. 51 cm
VISTA LAT. PROF. 62 cm
51,3
62,5
60 - 70 - 85 - 95 - 105 - 120 - 140
15
7
VISTA ALTO PROF. 35 cm
60 - 70 - 85 - 95 - 105 - 120 - 140
9,3
VISTA ALTO PROF. 46 cm
60 - 70 - 85 - 95 - 105 - 120 - 140
9,8
VISTA ALTO PROF. 51 cm
60 - 70 - 85 - 95 - 105 - 120 - 140
21
VISTA ALTO PROF. 62 cm
60 - 70 - 85 - 95 - 105 - 120 - 140
BASI LAVABO H. 35 1 CASSETTO
WASHBASIN BASE W/1 DRAWER H. 35
VARIANT: WITH BUILT-IN / RECESSED BASIN CX
N.B.: CHECK POSITION OF WASHBASIN DRAIN
VISTA LAT. PROF. 51 cm
VISTA LAT. PROF. 62 cm
51,3
62,5
VARIANTE: CON VASCA INTEGRATA/LAVABO SOTTOPIANO CX
N.B.: VERIFICARE IL POSIZIONAMENTO DELLO SCARICO DEL LAVABO
* ALTEZZA CONSIGLIATA
* RECOMMENDED HEIGHT
60 - 70 - 85 - 95 - 105 - 120 -140
15
2
6
34
39
7
9,3
9,8
21
VISTA ALTO PROF. 35 cm
VISTA ALTO PROF. 46 cm
VISTA ALTO PROF. 51 cm
VISTA ALTO PROF. 62 cm
16
16
16
16
VISTA LAT. PROF. 35 cm
VISTA LAT. PROF. 46 cm
35,5
45,8
2
6
34
39
VISTA LAT. PROF. 35 cm
VISTA LAT. PROF. 46 cm
35,5
45,8
60 - 70 - 85 - 95 - 105 - 120 - 140
60 - 70 - 85 - 95 - 105 - 120 - 140
60 - 70 - 85 - 95 - 105 - 120 - 140
60 - 70 - 85 - 95 - 105 - 120 - 140

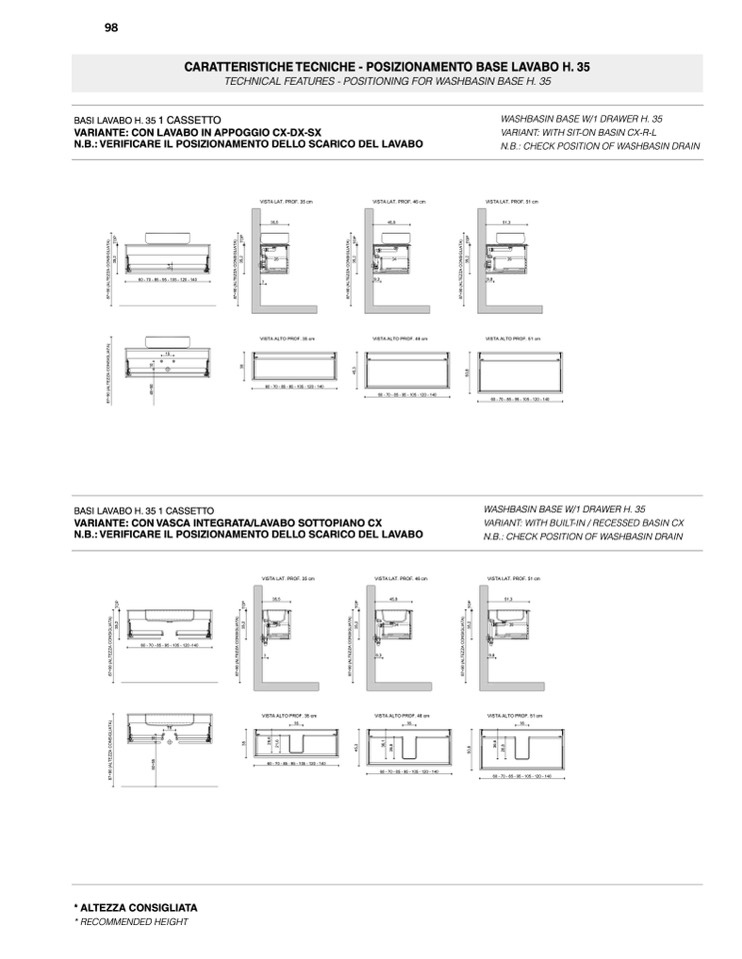

CARATTERISTICHE TECNICHE - POSIZIONAMENTO BASE LAVABO H. 35
TECHNICAL FEATURES - POSITIONING FOR WASHBASIN BASE H. 35
